efus™
Hochintegriertes SoM für einfaches Carrier Board Design
efus – Einfach. Funktional. Universell. Skalierbar.
Mit über 20 Jahren Projekterfahrung wissen wir: Kosten für die Entwicklung und Produktion von Trägerboards sind entscheidende Faktoren im Embedded-Design. Deshalb haben wir efus entwickelt – einen Standard, der eine kosteneffiziente und layoutfreundliche Entwicklung von Basisplatinen ermöglicht.
Die wichtigsten Vorteile des efus-Standards:
-
Einfach integrierbar: Optimierte Pinbelegung und MXM-2-Steckverbinder für eine einfache Leiterplattenentflechtung – ohne kreuzende Signalleitungen und ohne unnötige Vias
-
Funktional: Umfangreiche Schnittstellen für vielseitige Anwendungsmöglichkeiten
-
Universell: Einsetzbar in einer Vielzahl von Embedded-Anwendungen
-
Skalierbar: Flexible CPU Leistungen und Speicherkonfigurationen je nach Bedarf
Weitere Highlights:
-
Kompakter Formfaktor (47 x 62 mm) für platzkritische Designs
-
Standardisierter MXM-2-Steckverbinder für zuverlässige Integration, der zusätzlich wertvollen Platz auf der Unterseite des Moduls freihält
-
Entwickelt für den Einsatz in Industrie, Medizintechnik und HMI

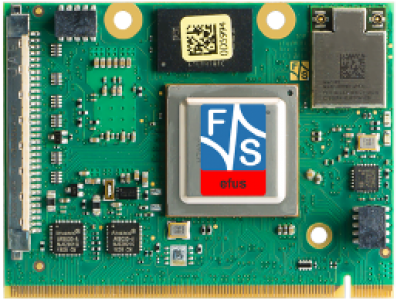

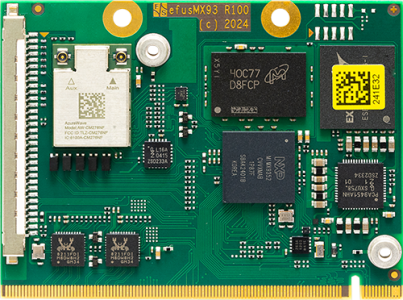

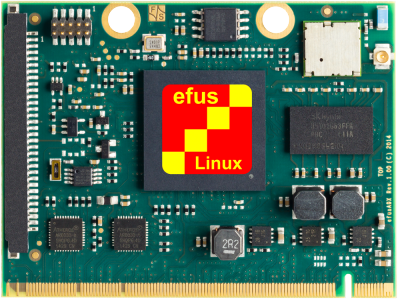

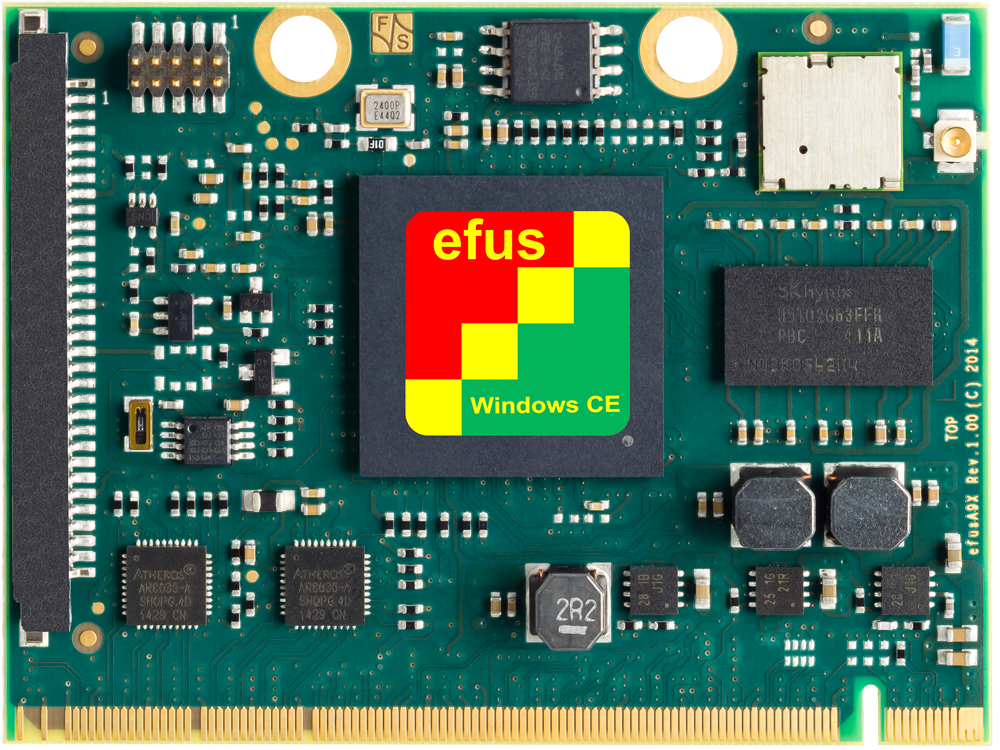

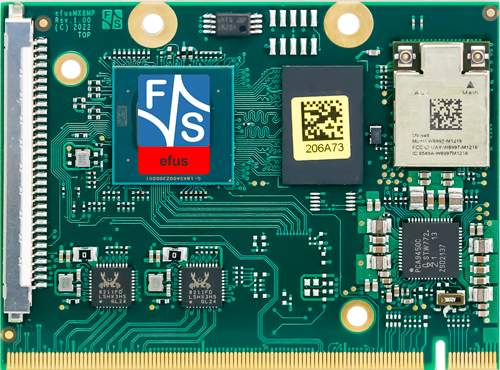

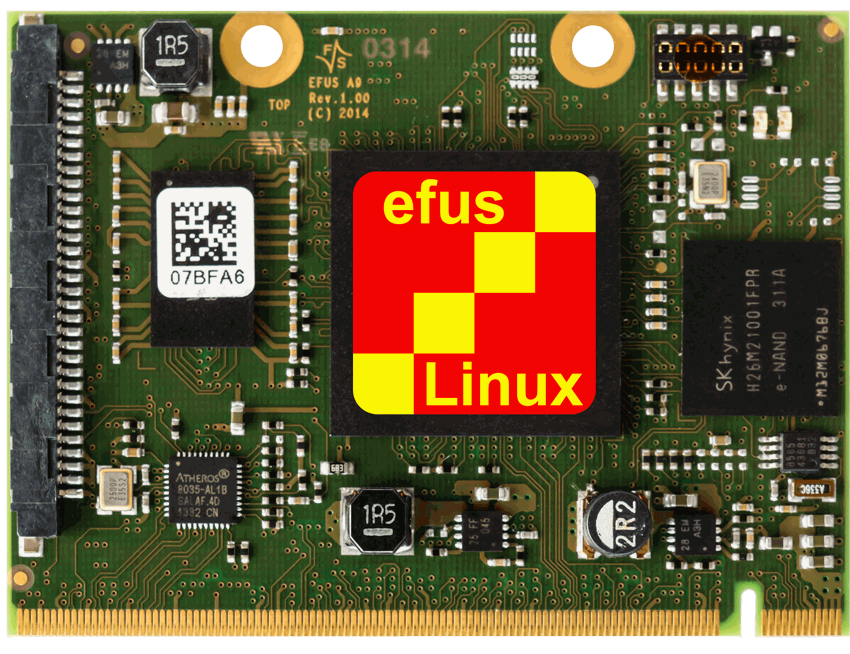

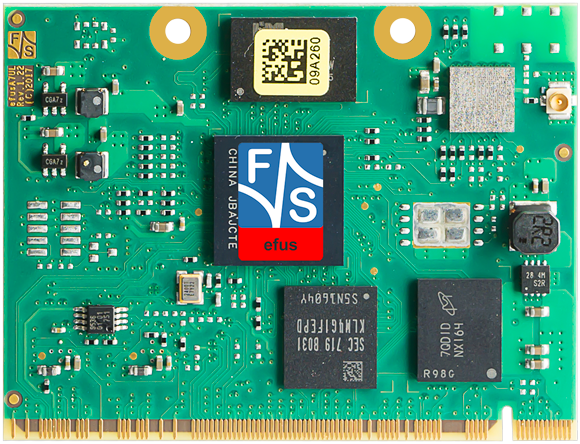

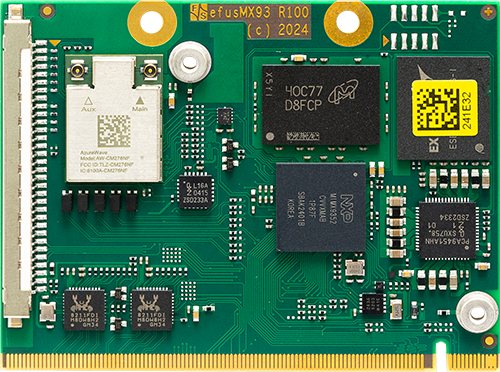

| efus™A7UL | efus™A9X | efus™A9 | efus™MX8X | efus™MX8MP | efus™MX93 | |
| Status | Production | Production | Production | Production | Production | Samples |
| CPU | - | - | - | - | - | - |
| Typ | NXP i.MX 6UL/ULL | NXP i.MX 6SoloX | NXP i.MX 6 | NXP i.MX 8DualX/ QuadXPlus | NXP i.MX 8M Plus | NXP i.MX 93 |
| Kern | ARM Cortex-A7 | ARM Cortex-A9 Cortex-M4 |
ARM Cortex-A9 | ARM Cortex-A35 Cortex-M4 |
ARM Cortex-A53 Cortex-M7 HiFi-4 DSP, NPU, ISP |
ARM Cortex-A55 Cortex-M33 NPU |
| Anzahl der Kerne | 1 | 1x A9 + M4 | 1,2,4 | 2x, 4x A35 +M4F | 4x A53 + M7 | 2x A55 + M33 + NPU |
| Frequenz | max. 900MHz | max. 1GHz + 200MHz | max. 1GHz | 1.2GHz | max. 1.8GHz + 800MHz | 1.7GHz + 250MHz |
| L2-Cache | 128KB | 256KB | max. 1MB | 512KB (ECC) | 512KB | 2x64kB L2 + 256kB L3 |
| NPU | - | - | - | - | 2.3 TOPS | 0.5 TOPS |
| GPU | - | 2D, 3D | 2D, 3D | 2D, 3D (GC7000 Lite, 4 shader) | 2D, 3D: ES 3.1/3.0, CL™ 1.2, VG™ 1.1 | PXP |
| VPU | - | - | 1080p60 | 4Kp30 | 1080p60, h.265/4, VP9, VP8, Video Encode: 1080p60, h.265/4 |
- |
| Betriebssystem | - | - | - | - | - | - |
| Android | - | Lollipop 5.1.1 | - | - | - | - |
| Linux | Buildroot Yocto (uboot installed) |
Buildroot Yocto (uboot installed) |
Buildroot Yocto (uboot installed) |
Buildroot Yocto (uboot installed) |
Yocto (uboot installed) |
Yocto (uboot installed) |
| Windows | WEC 2013 (EBoot installed) |
WEC 2013 (EBoot installed) |
WEC 7 WEC 2013 (EBoot installed) |
- | - | 11 IoT Enterprise (UEFI installed) |
| Echtzeit | - | FreeRTOS | - | FreeRTOS | FreeRTOS | FreeRTOS |
| Speicher | - | - | - | - | - | - |
| Flash | max. 512MB SLC NAND | max. 512MB SLC NAND | max. 512MB opt. SPI NOR opt. I2C EEPROM |
max. 512MB SLC NAND 1MB QSPI NOR EEPROM |
EEPROM max. 512MB QSPI NAND |
EEPROM |
| eMMC | max. 64GB | max. 64GB | max. 64GB | max. 64GB | max. 64GB | max. 64GB |
| RAM | max. 1GB | max. 2GB | max. 2GB | 2GB LPDDR4 x32 | max. 8GB LPDDR4 | max. 2GB LPDDR4 x16 |
| Schnittstellen | - | - | - | - | - | - |
| SD-Karte | 2x SDIO | 2x SDIO | 2x SDIO | 2x SDIO | max. 2x SDIO | max. 2x SDIO |
| Ethernet | 2x 10/100Mb | 2x 100/1000Mb | 100/1000Mb | 2x 100/1000Mb (IEEE 1588, AVB) | 2x 100/1000Mb | max. 2x 100/1000Mb |
| WLAN | IEEE802.11 b/g/n/ac* | IEEE 802.11 b/g/n/ac* | - | 802.11 ac/a/b/g/n (2.4/ 5GHz) |
802.11 ac/a/b/g/n (2.4/ 5GHz) |
802.11 ac/a/b/g/n (2.4/ 5GHz) |
| BT | BT 2.1 + EDR, 4.x LE mit Antennenbuchse opt. Chipantenne |
BT 2.1 + EDR, 4.x LE mit Antennenbuchse opt. Chipantenne |
- | 5.3 | 5.3 | 5.3 |
| USB Host | 1x | 1x | 1x | 1x USB 2.0 OTG | 1x USB 3.0 OTG | 1x USB 2.0 OTG |
| USB Device | 1x | 1x | 1x | 1x USB 3.0 OTG | 1x USB 3.0 OTG | 1x USB 2.0 OTG |
| CAN | 2x | 2x | 2x | 2x CAN-FD | 2x CAN-FD | 2x CAN-FD |
| UART | 6x | 4x | 4x | 4x | 4x | 8x |
| I2C | 4x | 2x | 2x | 4x | 2x | 4x |
| SPI | 4x | 2x | 2x | 2x | 2x | 2x |
| Audio | I2S | I2S | I2S | I2S | I2S | I2S |
| ADC | - | - | 1x | - | 4x | 4x |
| Touch Panel | via I2C or USB | via I2C or USB | via I2C or USB | via I2C or USB | via I2C or USB | via I2C or USB |
| Kamera | 0/parallel 8bit | 1/Parallel 8bit | 0/MIPI-CSI or Parallel 8bit | MIPI-CSI (4 lanes) |
MIPI-CSI2 (4 lanes) |
MIPI-CSI (2 lanes) |
| PCIe | - | 1x | 1x | 1x PCIe 3.0 (1 lane) | 1x PCIe 3.0 (1 lane) | - |
| SATA | - | - | 1x | PCF85263 | - | - |
| RTC | on board/ extern IC | on board/ extern IC | on board/ extern IC | on board/ extern IC | PCF85263ATL | PCF85263ATL |
| Display | - | - | - | - | - | - |
| RGB | 18/24bit | 18bit | 18bit | - | 18 Bit | 18 Bit |
| LVDS | opt. 18bit LVDS über MXM2 | 1x 24bit opt. 1x 18bit LVDS über MXM2 |
2x 24bit | 2x 4 lanes (max.1080p) |
2x 24bit (8 lanes) (max.1080p) |
1x 4 Lanes |
| CRT/DVI | - | - | 0/DVI | - | -/FullHD | - |
| MIPI-DSI | - | - | - | 2x 4 lanes (max. 2x1080p) |
1x 4 lanes | - |
| Allgemein | - | - | - | - | - | - |
| Stromversorgung | +5VDC/ ±5% | +5VDC/ ±5% | +5VDC/ ±5% | +5VDC/ ±5% | +5VDC/ ±5% | +5VDC/ ±5% |
| Leistungsaufnahme | 1-2W typ. | 2W typ. | 2-4W typ. | 3W typ. | 3W typ. | 3W typ. |
| Betriebstemperaturbereich | 0°C - +70°C -20°C - +70°C -40°C - +85°C |
0°C - +70°C -20°C - +85°C |
0°C - +70°C -20°C - +85°C |
0°C - +70°C -25°C - +85°C -40°C - +85°C |
0°C - +70°C -25°C - +70°C -40°C - +70°C |
0°C - +70°C -25°C - +85°C -40°C - +85°C |
| Größe | 47x62.1x11mm | 47x62.1x11mm | 47x62.1x11mm | 47x62.1x11mm | 47x62.1x11mm | 47x62.1x11mm |
| Gewicht | ~15g | ~15g | ~15g | ~15g | ~15g | ~15g |
| Minimale Verfügbarkeit | 2035 | 2035 | 2035 | 2035 | 2036 | 2038 |
| efus™A7UL | efus™A9X | efus™A9 | efus™MX8X | efus™MX8MP | efus™MX93 |
efus
- Design Guide (918 KB, pdf) - 15.04.2019
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
efus - Quick Facts
- efusA9 (999 KB, pdf) - 05.05.2022
- efusA9X (469 KB, pdf) - 20.02.2024
- efusA7UL (1016 KB, pdf) - 05.05.2022
- efusMX8X (467 KB, pdf) - 27.02.2024
- efusMX8MP (484 KB, pdf) - 13.02.2024
- efusMX93 (615 KB, pdf) - 29.07.2025
- efusMX91 (609 KB, pdf) - 05.08.2025
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Ausführliche Dokumente stehen Ihnen direkt beim jeweiligen Produkt zur Verfügung.
 |
Starterkit efus™MX93 Linux efus™MX93-V4I-LIN, Basisboard, Display, Kabelkit, Zugangsdaten zu Dokumentation und Software Bestellnr.: efusMX93-SKIT-LIN |
Anfrage | ||
|
Starterkit efus™MX8MP Linux efus™MX8MP-V5-LIN, Basisboard, Display, Kabelkit, Zugangsdaten zu Dokumentation und Software Bestellnr.: efusMX8MP-SKIT-LIN |
Anfrage | ||
|
Starterkit efus™MX8X Linux efus™MX8X-V4-LIN, Basisboard, Display, Kabelkit, Zugangsdaten zu Dokumentation und Software Bestellnr.: efusMX8X-SKIT-LIN |
Anfrage | ||
