NXP i.MX 8M Plus

Machine Learning, Vision und Advanced Multimedia

4x Cortex-A53 @ 2.0 GHz
NPU mit 2 TOPS für maschinelles Lernen
2D, 3D HW Beschleunigung und integrierte VPU
MIPI-DSI, dual channel LVDS und HDMI
Cortex-M7 für Echtzeitaufgaben
DSP für Audioverarbeitung
2x MIPI-CSI und ISP für Vision Systeme
2x Gbit LAN, 2x USB 3,0/2.0 OTG mit Phy
1x PCEe 3.0
Viele industrielle Schnittstellen (i.e. 2x CAN-FD, 8x UART, 8x I2C)
CPU Temp: -40°C .. +105°C
15+ Jahre verfügbar

F&S bietet mehrere Module mit i.MX8M Plus an:
armStoneMX8MP, efusMX8MP, PicoCoreMX8MP und , OSM8MP

	armStone™MX8MP	efus™MX8MP	PicoCore™MX8MP	FS 8MP OSM-SF
Status	Production	Production	Production	Samples
CPU	-	-	-	-
Typ	NXP i.MX 8M Plus	NXP i.MX 8M Plus	NXP i.MX 8M Plus	NXP i.MX 8M Plus
Kern	ARM Cortex-A53 Cortex-M7 HiFi-4 DSP, NPU, ISP	ARM Cortex-A53 Cortex-M7 HiFi-4 DSP, NPU, ISP	ARM Cortex-A53 Cortex-M7 HiFi-4 DSP, NPU, ISP	ARM Cortex-A53 Cortex-M7 HiFi-4 DSP, NPU, ISP
Anzahl der Kerne	4x A53 + M7	4x A53 + M7	4x A53 + M7	4x A53 + M7
Frequenz	max. 1.8GHz + 800MHz	max. 1.8GHz + 800MHz	max. 1.8GHz + 800MHz	max. 1.8GHz + 800MHz
L2-Cache	512kB	512kB	512kB	512kB
NPU	2.3 TOPS	2.3 TOPS	2.3 TOPS	2.3 TOPS
GPU	2D, 3D: ES 3.1/3.0, CL™ 1.2, VG™ 1.1	2D, 3D: ES 3.1/3.0, CL™ 1.2, VG™ 1.1	2D, 3D: ES 3.1/3.0, CL™ 1.2, VG™ 1.1	2D, 3D: ES 3.1/3.0, CL™ 1.2, VG™ 1.1
VPU	1080p60, h.265/4, VP9, VP8 Video Encode: 1080p60, h.265/4	1080p60, h.265/4, VP9, VP8 Video Encode: 1080p60, h.265/4	1080p60, h.265/4, VP9, VP8 Video Encode: 1080p60, h.265/4	1080p60, h.265/4, VP9, VP8 Video Encode: 1080p60, h.265/4
Betriebssystem	-	-	-	-
Linux	Yocto (uboot installed)	Yocto (uboot installed)	Yocto (uboot installed)	Yocto (uboot installed)
Windows	10 Iot Enterprise (UEFI installed)	-	10 IoT Enterprise (UEFI installed)	-
Echtzeit	FreeRTOS	FreeRTOS	FreeRTOS	FreeRTOS
Speicher	-	-	-	-
Flash	EEPROM	EEPROM max. 512MB QSPI NAND	EEPROM	64 kbit EEPROM
eMMC	max. 64GB	max. 64GB	max. 64GB	max. 64GB
RAM	max. 8GB LPDDR4 x32	max. 8GB LPDDR4 x32	max. 8GB LPDDR4 x32	max. 8GB LPDDR4 x32
Schnittstellen	-	-	-	-
SD-Karte	1x µSD Slot	max. 2x SDIO	max. 2x SDIO	2x SDIO
Ethernet	2x Gbit	2x 100/1000Mb	max. 2x 100/1000Mb opt. RGMII	2x RGMII
WLAN	802.11 ac/a/b/g/n (2.4/ 5GHz)	802.11 ac/a/b/g/n (2.4/ 5GHz)	802.11 ac/a/b/g/n (2.4/ 5GHz)	-
BT	5.3	5.3	5.3	-
USB Host	4x 2.0	1x USB 3.0 OTG	1x 3.0	1x OTG 3.0
USB Device	1 (USB3.0)	1x USB 3.0 OTG	1x OTG 3.0	1x OTG 2.0
CAN	2x	2x CAN-FD	max. 2x	2x CAN-FD
UART	3x	4x	max. 4x	4x
I2C	4x	2x	max. 4x	3x
SPI	2x	2x	max. 2x	2x
Audio	IN/ OUT/ MIC/ Headphone opt. I2S	I2S	Line In/ Out/ Mic/ Headphone opt. I2S	2x I2S
Digital I/O	max. 32			24 GPIO_A/_B/_C
ADC	4x	4x	-	-
Touch Panel	via I2C or USB	via I2C or USB	via I2C or USB	via I2C or USB
Kamera	MIPI-CSI (4 lanes)	1x MIPI-CSI (4 lanes)	2x MIPI-CSI (4 lanes)	MIPI CSI (4 lanes)
PCIe	1x with SIM Card Slot	1x PCIe 3.0 (1 lane)	1x PCIe 3.0 (1 lane)	1x PCIe 3.0 (1 lane)
RTC	PCF85263ATL	PCF85263ATL	PCF85263ATL	PCF85263ATL
sonstige Schnittstellen	RS485, 4x PWM, SECO	-	max. 4x PWM, SPDIF, ESAI, SAI, SSI	3x PWM, BL-PWM
Display	-	-	-	-
RGB	-	18 Bit	-	-
LVDS	2x 4 lanes	2x 4 lanes	2x 4 lanes	1x 4 lanes
CRT/DVI	DVI	DVI	DVI	DVI
MIPI-DSI	1x 4 lanes	1x 4 lanes	1x 4 lanes	1x 4 lanes
Allgemein	-	-	-	-
Stromversorgung	5V DC / ±5% opt. 24V DC	+5VDC/ ±5%	+3.8V bis 5.5VDC	5V DC/±5%
Leistungsaufnahme	4W typ.	3W typ.	3W typ.	3W typ.
Betriebstemperaturbereich	0°C - +70°C -25°C - +70°C	0°C - +70°C -25°C - +70°C -40°C - +70°C	0°C - +70°C -25°C - +85°C -40°C - +85°C	0°C - +70°C -25°C - +85°C -40°C - +85°C
Größe	100x72x15mm	47x62.1x11mm	35x40mm	30x30mm
Gewicht	~60g	~15g	~10g	~6g
Minimale Verfügbarkeit	2036	2036	2036	2036
	armStone™MX8MP	efus™MX8MP	PicoCore™MX8MP	FS 8MP OSM-SF

Downloadliste kann nicht gefunden werden

Ausführliche Dokumente stehen direkt beim jeweiligen Produkt zur Verfügung.

Erleben Sie mit dem NXP i.MX8ULP als Kern bahnbrechende Energieeffizienz ohne Leistungseinbußen. Ob es um die Verlängerung der Akkulaufzeit tragbarer Geräte oder die Optimierung des Stromverbrauchs in industriellen Umgebungen geht, der i.MX8ULP setzt den Maßstab für stromsparendes Computing und sorgt dafür, dass Ihre Geräte länger und intelligenter arbeiten können.
Aber das ist noch nicht alles – Sicherheit ist in der heutigen vernetzten Welt von größter Bedeutung. Nutzen Sie die Secure Enclave-Funktion, um Ihre Daten vor unbefugtem Zugriff und böswilligen Angriffen zu schützen. Schützen Sie vertrauliche Informationen mit der Gewissheit, dass Ihr System mit robusten, in den i.MX8ULP integrierten Sicherheitsmaßnahmen ausgestattet ist.

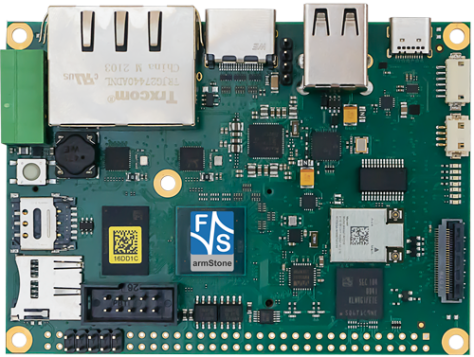

armStoneMX8MP

	Starterkit armStone™MX8MP Linux Starterkit mit armStoneMX8MP, Kabelkit, Antenne, Power Adapter, Zugangsdaten zu Dokumentation und Software Bestellnr.: aStoneMX8MP-SKIT-LIN	300,- €
	Starterkit armStone™MX8MP Windows Starterkit mit armStoneMX8MP, Kabelkit, Power Adapter, Zugangsdaten zu Dokumentation und Software Bestellnr.: aStoneMX8MP-SKIT-W	360,- €

PicoCoreMX8MP

	Starterkit PicoCore™MX8MP Linux NXP i.MX 8M Plus Evaluation Board PicoCore™MX8MP-V4I-LIN, Basisboard, Display, Kabelkit, Zugangsdaten zu Dokumentation und Software Bestellnr.: PCoreMX8MP-SKIT-LIN	360,- €
	Starterkit PicoCore™MX8MP Windows 10 IoT NXP i.MX8M Plus with Windows 10 IoT evaluation kit. Includes carrier board, 7" LVDS PCAP display and access to software and documentation. Bestellnr.: PCoreMX8MP-SKIT-W10	360,- €

FS 8MP OSM-SF

Starterkit FS 8MP OSM-SF Linux
Starterkit für FS 8MP OSM-SF mit Baseboard, OSM-Adapter, Kabelkit, 7" LVDS Display, Heat Spreader, Zugangsdaten zu Dokumentation und Software
Bestellnr.: OSM8MPL-SKIT-LIN

360,- €

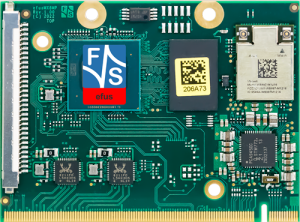

efusMX8MP

Starterkit efus™MX8MP Linux
efus™MX8MP-V5-LIN, Basisboard, Display, Kabelkit, Zugangsdaten zu Dokumentation und Software
Bestellnr.: efusMX8MP-SKIT-LIN
