SMARC™™
- SMARC™ 2.2 Standard 50x82mm
- MXM3 Goldfinger Connector
- Spannungsversorgung 5V
- 3,3V I/O Spannung
- Standardisierte Schnittstellen
- F&S Kühllösung
- Skalierbar
NXP i.MX 8M Plus, NXP i.MX 95 - kostenlose Entwicklungsunterstützung inkl. Schaltplan-Review
- umfangreiche Softwareunterstützung
Welche Vorteile bieten SMARC-Module von F&S?
- Kundennähe durch Entwicklung und Produktion in Deutschland
- Entwicklung und Fertigung nach ISO 13485 (z. B. für Medizintechnik)
- Langfristige Verfügbarkeit und professionelles Lifecycle-Management
- Kundenspezifische Bestückung und flexible Varianten
- Umfassendes Ökosystem mit Carrier-Boards, Kühlkörper, BSPs und Dokumentation
- Preisstabilität und ein sehr gutes Preis-Leistungs-Verhältnis
F&S SMARC oder F&S PicoCore - Wann welches Modul?
F&S SMARC - Wenn Standardisierung und X86-Kompatibilität gefragt sind
- SMARC ist ein von der SGeT definierter, weit verbreiteter Industriestandard für Computermodule.
- Unterstützt neben ARM- auch X86/64-Prozessoren und deren typische Schnittstellen
- Dank der Modulgrößen (82 × 50 mm oder 82 × 80 mm) ist ausreichend Platz für leistungsstarke Prozessoren.
- Ideal für Kunden, die auf Standardisierung, Skalierbarkeit und die Option einer "Second Source" setzen möchten.
- Es gibt eine breite Anbieterauswahl im Markt – maximale Flexibilität bei der Carrier-Entwicklung.
F&S PicoCore - Kompakt, skalierbar ARM only
- PicoCore ist ein kompakter, proprietärer Formfaktor von F&S – entwickelt für platzsparende, effiziente Embedded Designs.
- Konsequent auf ARM-Architekturen ausgelegt – ideal für stromsparende Anwendungen.
- Sehr große Variantenvielfalt über mehrere CPU Generationen hinweg
- Mit nur 35 × 40 mm extrem kompakt – ideal für kleine Geräte mit begrenztem Einbauraum.
- Perfekt für Kunden, die eine optimierte, langlebige und schlanke Lösung ohne Standardisierungs-Overhead suchen.

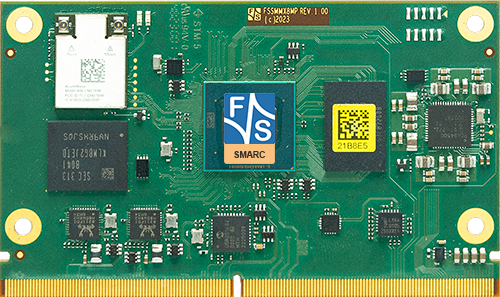

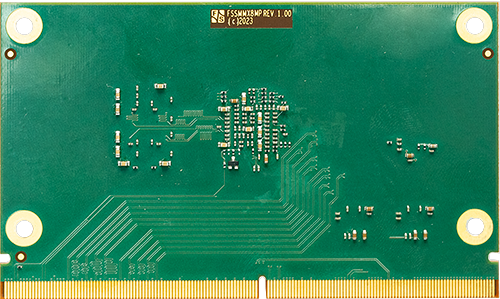

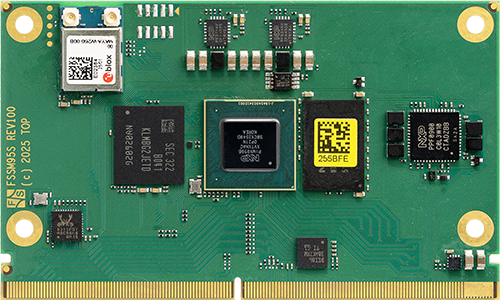

| SMARC™MX8MP | SMARC™MX95 S | SMARC™MX95 AI | |
| Status | Production | Q1/2026 | Q2/2026 |
| CPU | - | - | - |
| Typ | NXP i.MX 8M Plus | NXP i.MX 95 | NXP i.MX 95 |
| Kern | ARM Cortex-A53 Cortex-M7 HiFi-4 DSP, NPU, ISP |
ARM Cortex-A55 Cortex-M7 Cortex-M33 NPU, ISP |
ARM Cortex-A55 Cortex-M7 Cortex-M33 NPU, ISP |
| Anzahl Kerne | 4x A53 + M7 | 6x A55 + M7 | 6x A55 + M7 |
| Frequenz | max. 1.8GHz + 800MHz | max. 2.0GHz | max. 2.0GHz |
| L2-Cache | 512kB | 2x/4x/6x 64kB L2 + 512kB L3 | 2x/4x/6x 64kB L2 + 512kB L3 |
| NPU | 2.3 TOPS | 2 TOPs eIQ® Neutron | 2 TOPs eIQ® Neutron |
| GPU | 2D, 3D: ES 3.1/3.0, CL™ 1.2, VG™ 1.1 | 3D ARM Mali G310, 2D | 3D ARM Mali G310, 2D |
| VPU | Decode: 1080p60 H.265, H.264, VP9, VP8 Encode: 1080p60 H.265, H.264 |
Encode / Decode 4Kp60, H.265, H.264 | Encode / Decode 4Kp60, H.265, H.264 |
| Security | - | - | - |
| Secure Element | SE050 | SE050, SLB9673, Edgelock Secure Enclave | SE050, SLB9673, Edgelock Secure Enclave |
| Betriebssystem | - | - | - |
| Linux | Yocto (uboot installed) |
YOCTO (uboot installed) |
YOCTO (uboot installed) |
| Windows | 10 IoT Enterprise (UEFI installed) |
- | - |
| Echtzeit | FreeRTOS | - | - |
| Speicher | - | - | - |
| RAM | max. 8GB LPDDR4 x32 |
max. 8GB LPDDR4x x32 |
max. 8GB LPDDR5 x32 |
| Flash | 64k EEPROM | 64k EEPROM | 64k EEPROM |
| eMMC | max. 128GB | max. 128GB | max. 128GB |
| Schnittstellen | - | - | - |
| SD-Karte | 1x SDIO | 1x SDIO | 1x SDIO |
| Ethernet | 2x Gbit Phy | 2x Gbit Phy | 2x Gbit Phy |
| WLAN | 802.11 ac/a/b/g/n (2.4/ 5GHz) |
WIFI 6 (2.4/ 5GHz) |
$ |
| BT | 5.3 | 5.4 | $ |
| USB Host | 1x 3.0 + 3x 2.0 | 1x 3.0 + 3x 2.0 | 1x 3.0 |
| USB Device | 1x OTG 2.0 | 1x OTG 2.0 | 1x OTG 2.0 |
| CAN | 2x CAN-FD | 2x CAN-FD | 2x CAN-FD |
| UART | 4x | 4x | 4x |
| I2C | 5x | 5x | 5x |
| SPI | 2x | 2x | 2x |
| Audio | 2x I2S | 2x I2S | 2x I2S |
| Digital I/O | |||
| Touch Panel | via I2C or USB | via I2C or USB | via I2C or USB |
| Kamera | 2x MIPI-CSI (1x 4 lanes), (1x 2 lanes) |
1-2x MIPI-CSI (1x 4 lanes), (1x 2 lanes) |
1-2x MIPI-CSI (1x 4 lanes), (1x 2 lanes) |
| PCIe | 1x PCIe 3.0 (1 lane) |
1x PCIe 3.0 (1 lane) |
1x PCIe 3.0 (1 lane) |
| RTC | PCF85263ATL | PCF85263ATL | PCF85263ATL |
| sonstige Schnittstellen | - | 2x ADC IN, 1x TAMPER | 2x ADC IN, 1x TAMPER |
| Display | - | - | - |
| LVDS | 2x 4 lanes | 2x 4 lanes | 2x 4 lanes |
| CRT/DVI | DVI | eDP (4k) | - |
| MIPI-DSI | 1x 4 lanes | 1x 4 lanes | 1x 4 lanes |
| Allgemein | - | - | - |
| V_IN | 5V DC/±5% | 5V DC/±5% | 5V DC/±5% |
| T_AMB | 0°C - +70°C -25°C - + 85°C -40°C - + 85°C |
0°C - +70°C -25°C - + 85°C -40°C - + 85°C |
0°C - +70°C -25°C - + 85°C -40°C - + 85°C |
| Größe | 82x50mm | 82x50mm | 82x50mm |
| Verfügbarkeit | 2036+ | 2039+ | 2039+ |
| SMARC™MX8MP | SMARC™MX95 S | SMARC™MX95 AI |
FS SMARC
- SMARC Cooling Solution (359 KB, pdf) - 22.07.2024
- SGeT SMARC standard - (external link)
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
FS SMARC - Quick Facts
- FSSM8MP (642 KB, pdf) - 05.08.2025
- FSSM95AI (379 KB, pdf) - 05.03.2026
- FSSM95S (305 KB, pdf) - 28.11.2025
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Ausführliche Dokumente stehen Ihnen direkt beim jeweiligen Produkt zur Verfügung.
 |
Starterkit SMARC™MX8MP Linux Starterkit für FS SMARC™MX8MP mit Basisboard, 7" LVDS Display mit PCAP Touch, Kabelkit, Zugangsdaten zu Dokumentation und Software Bestellnr.: FSSM8MP-SKIT-LIN |
360,- € |
|
Starterkit SMARC™MX95S Linux Starterkit für FS SMARC™MX95S mit Basisboard, 7" LVDS Display mit PCAP Touch, Kabelkit, Zugangsdaten zu Dokumentation und Software Bestellnr.: FSSM95S-SKIT-LIN |
360,- € |
| Architektur | Typ | Release Name | NBoot | Bootloader | UEFI | Kernel | OS | Help File | Software | VM |
|---|---|---|---|---|---|---|---|---|---|---|
| FSIMX8MP | Yocto | fsimx8mp-Y2025.12 | U-Boot 2024.04 | Linux 6.6.112 | Yocto 5.0.14 Scarthgap | |||||
| FSIMX8MP | Windows | iMX8MP_W10_V120 | nboot-fsimx8mp-iot-2024.06.1 | U-Boot uboot-fsimx8mp-iot-2024.08 | uefiIMX8MP_X_12 | 1.2 | Windows 10 Iot LTSC 2021 |
|
||
| FSIMX8MP | FreeRTOS | fsimx8mp-V2024.09 | sdk-2.15.0 |
|
||||||
| FSIMX8MP | Yocto | fsimx8mp-Y2024.07.2 | U-Boot v2021.04-fs1.3 | Linux v5.15.197-2.2.0-fs1.0 | Yocto 4.0.32 Kirkstone |
| Architektur | Typ | Release Name | NBoot | Bootloader | UEFI | Kernel | OS | Help File | Software | VM |
|---|---|---|---|---|---|---|---|---|---|---|
| FSiMX95 | Yocto | fsimx95 | Linux 6.12.49 | Yocto 6.12 Walnascar |
|
|
|
| Architektur | Typ | Release Name | NBoot | Bootloader | UEFI | Kernel | OS | Help File | Software | VM |
|---|---|---|---|---|---|---|---|---|---|---|
| FSiMX95 | Yocto | fsimx95 | Linux 6.12.49 | Yocto 6.12 Walnascar |
|
|
|
