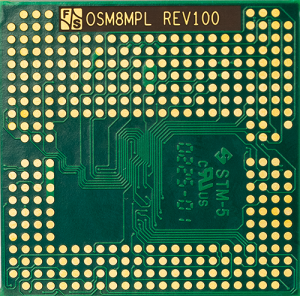

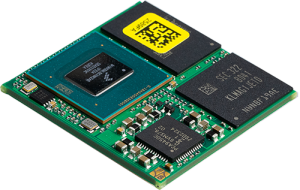

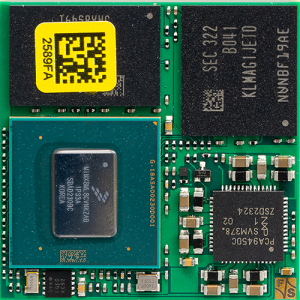

FS 8MP OSM-SF
OSM Size-S mit NXP i.MX 8MP CPU
|
|
Für den Start in die Entwicklung empfehlen wir: |
| FS 8MP OSM-SF | ||
| Status | Samples | |
| CPU | ||
| Typ | NXP i.MX 8M Plus | |
| Kern | ARM Cortex-A53 Cortex-M7 HiFi-4 DSP, NPU, ISP |
|
| Anzahl der Kerne | 4x A53 + M7 | |
| Frequenz | max. 1.8GHz + 800MHz | |
| L2-Cache | 512kB | |
| NPU | 2.3 TOPS | |
| GPU | 3D/2D, ES 3.1/3.0, CL™ 1.2 VG™ 1.1 | |
| VPU | 1080p60, h.265/4, VP9, VP8 | |
| Betriebssystem | ||
| Linux | Yocto (uboot installed) |
|
| Echtzeit | FreeRTOS | |
| Speicher | ||
| Flash | 64 kbit EEPROM | |
| eMMC | max. 64GB | |
| RAM | max. 8GB LPDDR4 x32 |
|
| Schnittstellen | ||
| SD-Karte | 2x SDIO | |
| Ethernet | 2x RGMII | |
| USB Host | 1x OTG 3.0 | |
| USB Device | 1x OTG 2.0 | |
| CAN | 2x CAN-FD | |
| UART | 4x | |
| I2C | 3x | |
| SPI | 2x | |
| Audio | 2x I2S | |
| Digital I/O | 24 GPIO_A/_B/_C |
|
| Touch Panel | via I2C or USB | |
| Kamera | MIPI CSI (4 lanes) |
|
| PCIe | 1x | |
| RTC | PCF85263ATL | |
| sonstige Schnittstellen | 3x PWM, BL-PWM | |
| Display | ||
| LVDS | 1x 4 Lanes | |
| CRT/DVI | DVI | |
| MIPI-DSI | 1x 4 Lanes | |
| Allgemein | ||
| Stromversorgung | 5V DC/±5% | |
| Leistungsaufnahme | 3W typ. | |
| Betriebstemperaturbereich | 0°C - +70°C -25°C - +85°C -40°C - +85°C |
|
| Größe | 30x30mm | |
| Gewicht | ~6g | |
| Minimale Verfügbarkeit | 2036 |
| FS 8MP OSM-SF-V2I | |
| Status | Samples |
| CPU | - |
| Typ | NXP i.MX 8M Plus |
| Kern | ARM Cortex-A53 Cortex-M7 HiFi-4 DSP, NPU, ISP |
| Anzahl der Kerne | 4x A53 + M7 + NPU |
| Frequenz | 1.6GHz + 800MHz |
| L2-Cache | 512kB |
| NPU | 2.3 TOPS |
| GPU | 3D/2D, ES 3.1/3.0, CL™ 1.2 VG™ 1.1 |
| VPU | 1080p60, h.265/4, VP9, VP8 |
| Betriebssystem | - |
| Linux | Yocto (uboot installed) |
| Echtzeit | FreeRTOS |
| Speicher | - |
| Flash | 64 kbit EEPROM |
| eMMC | 16GByte |
| RAM | 2GByte LPDDR4 |
| Schnittstellen | - |
| SD-Karte | 2x SDIO |
| Ethernet | 2x RGMII |
| USB Host | 1x OTG 3.0 |
| USB Device | 1x OTG 2.0 |
| CAN | 2x CAN-FD |
| UART | 4x |
| I2C | 3x |
| SPI | 2x |
| Audio | 2x I2S |
| Digital I/O | 24 GPIO_A/_B/_C |
| Touch Panel | via I2C or USB |
| Kamera | MIPI CSI (4 lanes) |
| PCIe | 1x |
| RTC | PCF85263ATL |
| sonstige Schnittstellen | 3x PWM, BL-PWM |
| Display | - |
| LVDS | 1x 4 Lanes |
| Allgemein | - |
| Stromversorgung | 5V DC/±5% |
| Leistungsaufnahme | 3W typ. |
| Betriebstemperaturbereich | -25°C - +85°C |
| Größe | 30x30mm |
| Gewicht | ~6g |
| Minimale Verfügbarkeit | 2036 |
| FS 8MP OSM-SF-V2I |
 |
Starterkit FS 8MP OSM-SF Linux Starterkit für FS 8MP OSM-SF mit Baseboard, OSM-Adapter, Kabelkit, 7" LVDS Display, Heat Spreader, Zugangsdaten zu Dokumentation und Software Bestellnr.: OSM8MPL-SKIT-LIN |
360,- € |
Varianten
 |
FS 8MP OSM-SF-V2I NXP i.MX 8M Plus Quad, 2GB LPDDR4 RAM, 16GB eMMC, 2x RGMII, MIPI-CSI, PCIe, LVDS, -25°C - +85°C, Linux Yocto, FreeRTOS Bestellnr.: OSM8MPL-V2I |
Anfrage | ||
Starterkit
|
Starterkit FS 8MP OSM-SF Linux Starterkit für FS 8MP OSM-SF mit Baseboard, OSM-Adapter, Kabelkit, 7" LVDS Display, Heat Spreader, Zugangsdaten zu Dokumentation und Software Bestellnr.: OSM8MPL-SKIT-LIN |
360,- € |
Yocto
| Architektur | Typ | Release Name | Bootloader | Kernel | OS | Help File | Software | VM |
|---|---|---|---|---|---|---|---|---|
| FSIMX8MP | FreeRTOS | fsimx8mp-V2024.09 | sdk-2.15.0 |
|
||||
| FSIMX8MP | Yocto | osm8mp-Y2025.04 | U-Boot 2021.04 | Linux 5.15.160 | Yocto 4.0.20 Kirkstone | |||
| FSIMX8MP | Yocto | fsimx8mp-Y2024.07 | U-Boot 2021.04 | Linux 5.15.160 | Yocto 4.0 Kirkstone |
Für i.MX8M Plus hat F&S Yocto angepasst. Zusätzlich stellt F&S ein BSP für FreeRTOS bereit. Dieses FreeRTOS BSP erleichtert die Nutzung von Funktionen des Cortex-M7.
Yocto hat sich in den letzten Jahren als Standard für Linux-Buildumgebungen etabliert. Unsere Standardkonfiguration, die einen ersten Eindruck von der Funktionalität des Moduls vermitteln soll, umfasst folgende Features: Busybox, gdb, alsa-utils, gstreamer, fbv, X11R7, matchbox, feh, openssl, openssh, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp und vieles mehr.
Das BSP beinhaltet die von F&S angepassten Quelltextpakete von U-Boot, Linux-Kernel und Yocto. Außerdem ist unsere Cross-Toolchain beigefügt, einige Beispielsapplikationen, sowie alle Binaries in der Standardkonfiguration. Und nicht zuletzt sind ausführliche Dokumente zur Hardware enthalten sowie die First-Steps-Dokumentation für den leichten Einstieg.
F&S bietet auch eine Virtuelle Maschine (basierend auf VirtualBox) mit einem installierten Linux basierend auf der Distribution Fedora zum kostenlosen Download an. Alle zum Übersetzen unserer Software notwendigen Pakete sind bereits installiert. Ebenfalls sind alle Services (NFS, TFTP) zum Arbeiten mit unseren Boards installiert. Unser BSP liegt ausgepackt und vorkompiliert in den richtigen Verzeichnissen. Mit dieser virtuellen Maschine spielt es keine Rolle ob sie als Host Windows oder Linux verwenden. Einfach die VHD downloaden, in VirtualBox importieren und die Entwicklung kann sofort beginnen.
FreeRTOS
Die CPU NXP i.MX8M Plus verfügt neben den vier Cortex-A53 Kernen auch über einen Cortex-M7 Kern. Der Cortex-M7 Kern ist besonders für Echtzeitaufgaben geeignet oder zur Stromeinsparung geeignet.
F&S bietet für die Verwendung des Cortex-M7 ein komplett getestetes BSP für FreeRTOS oder Bare Metal Anwendung an.
Entwicklungsstart in unter einer Stunde
F&S Development Machine - Fedora 36
Zum schnellen Einstieg in die Entwicklung mit Linux stellen wir eine auf VirtualBox basierende virtuelle Festplatten VHD zum Download bereit. Die VHD verwendet Fedora 36 als Linux Distribution.
Mit dieser Maschine können Sie mit Ihrer Entwicklung in weniger als einer Stunde beginnen.
Für unsere Kunden ist die Maschine kostenlos.
VirtualBox ist ein leistungsstarkes Produkt für Firmenkunden und gleichzeitig auch die einzige professionelle Lösung, welche als Open Source Software unter den Bedingungen der GNU General Public License Version 2 frei erhältlich ist.
Die F&S Development Machine enthält vorinstallierte Board Support Packages für fsimx8mm, fsimx8mn und fsimx8mp (64 bit CPU).
In der VHD ist die passende F&S Toolchain installiert, der Source Code ist extrahiert und gebrauchsfertig.
Erforderliche System Packages und notwendige Tools sind ebenfalls bereits installiert.
Des weiteren enthält es eine konfigurierte Umgebung für QT Entwicklung mit Cross-Compile/ Debug Kit, Deployment Strategy und Demoapplikation.
Hinweis: Um die Development Machine herunterzuladen, müssen Sie auf unserer Website registriert sein.
➜ Mehr Informationen zur F&S Development Machine im F&S Support Forum
➜ Download F&S Development Machine - Fedora 36
➜ Quickstart Dokumentation
