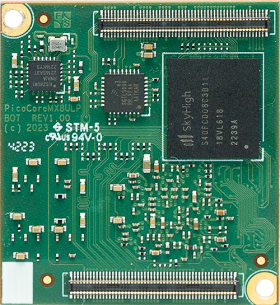

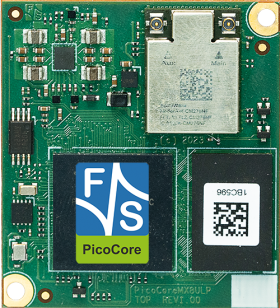

PicoCore™MX8ULP
Computer On Module mit NXP i.MX 8ULP CPU
|
Für den Start in die Entwicklung empfehlen wir |
PicoCore™MX8ULP | ||
Status | Samples | |
CPU | ||
Typ | NXP i.MX 8ULP | |
Kern | ARM Cortex-A35 + Cortex-M33 + HIFI 4DSP | |
Anzahl der Kerne | 2x A35 + 1x M33 + DSP | |
Frequenz | 800MHz + 216MHz + 600MHz | |
L2-Cache | 512KB | |
GPU | 2D/ 3D, OpenGL/ CL3.1 | |
Betriebssystem | ||
Linux | 6.1 YOCTO (uboot installiert) | |
Echtzeit | FreeRTOS | |
Speicher | ||
Flash | 2k EEPROM | |
eMMC | max. 64GB | |
RAM | 2GB LPDDR4 x32 | |
Schnittstellen | ||
SD-Karte | max. 2x SDIO | |
Ethernet | 1x 100Mb opt. RMII |
|
WLAN | 802.11 ac/a/b/g/n | |
BT | 5.0 LE | |
USB Host | 1x 2.0 | |
USB Device | 1x OTG 2.0 | |
CAN | 1x | |
UART | max. 4x | |
I2C | max. 4x | |
SPI | max. 2x | |
Audio | Line In/ Out/ Mic/ Headphone opt. I2S | |
Touch Panel | analog resistive und PCAP Touch ext. via I2C | |
Kamera analog/digital | 1x MIPI-CSI (2 Lanes) | |
RTC | CPU oder external IC | |
sonstige Schnittstellen | PWM, Wachtdog SPDIF/DMIC 2x ADC (12 Bit) |
|
Display | ||
RGB | 24 Bit | |
MIPI-DSI | 1x 4 Lanes | |
Allgemein | ||
Stromversorgung | +3.8V bis 5.5VDC | |
Leistungsaufnahme | 2W typ. | |
Betriebstemperaturbereich | 0°C - +70°C opt. -20°C - +85°C opt. -40°C - +85°C |
|
Größe | 35x40mm (LxB) |
|
Gewicht | ~10g | |
Minimale Verfügbarkeit | 2035 |
PicoCore™MX8ULP-V1I | PicoCore™MX8ULP-V2I | |
Status | Samples | Samples |
CPU | - | - |
Typ | NXP i.MX 8ULP | NXP i.MX 8ULP |
Kern | ARM Cortex-A35 + Cortex-M33 + HIFI 4DSP | ARM Cortex-A35 + Cortex-M33 + HIFI 4DSP |
Anzahl der Kerne | 2x A35 + 1x M33 + DSP | 2x A35 + 1x M33 + DSP |
Frequenz | 800MHz + 216MHz + 600MHz | 800MHz + 216MHz + 600MHz |
L2-Cache | 512KB | 512KB |
GPU | 2D/ 3D, OpenGL/ CL3.1 | 2D/ 3D, OpenGL/ CL3.1 |
Betriebssystem | - | - |
Linux | 6.1 YOCTO (uboot installiert) | 6.1 YOCTO (uboot installiert) |
Echtzeit | FreeRTOS | FreeRTOS |
Speicher | - | - |
Flash | 2k EEPROM | 2k EEPROM |
eMMC | 8GB | 4GB |
RAM | 2GB LPDDR4 x32 | 1GB LPDDR4 x32 |
Schnittstellen | - | - |
SD-Karte | - | 1x SDIO |
Ethernet | 100Mbit | RMII |
WLAN | 802.11 ac/a/b/g/n | - |
BT | 5.0 LE | - |
USB Host | 1x 2.0 | 1x 2.0 |
USB Device | 1x OTG 2.0 | 1x OTG 2.0 |
CAN | 1x | 1x |
UART | 4x | 4x |
I2C | 4x | 4x |
SPI | 2x | 1x |
Audio | Line In/ Out/ Mic/ Headphone | I2S |
Touch Panel | analog resistive und PCAP Touch ext. via I2C | analog resistive and PCAP Touch ext. via I2C |
Kamera analog/digital | 1x MIPI-CSI (2 Lanes) | 1x MIPI-CSI (2 Lanes) |
RTC | external IC | external IC |
sonstige Schnittstellen | PWM, Wachtdog SPDIF/DMIC 2x ADC (12 Bit) |
PWM, Wachtdog SPDIF/DMIC 2x ADC (12 Bit) |
Display | - | - |
RGB | - | 24 Bit |
MIPI-DSI | 1x 4 Lanes | - |
Allgemein | - | - |
Stromversorgung | +3.8V bis 5.5VDC | +3.8V bis 5.5VDC |
Leistungsaufnahme | 1W typ. | 2W typ. |
Betriebstemperaturbereich | -20°C - +85°C | -20°C - +85°C |
Größe | 35x40mm (LxB) |
35x40mm (LxB) |
Gewicht | ~10g | ~10g |
Minimale Verfügbarkeit | 2035 | 2035 |
PicoCore™MX8ULP-V1I | PicoCore™MX8ULP-V2I |
Starterkit PicoCore™MX8ULP Linux NXP i.MX 8ULP Evaluation Board PicoCore™MX8ULP-V1I, Basisboard, MIPI-DSI zu LVDS Adapter, 7" LVDS Display, Kabelkit, Zugangsdaten zu Dokumentation und Software Bestellnr.: PCore8ULP-SKIT-LIN |
360,- € |
TBD
Yocto Release Y2023.09
Für die CPU NXP i.MX8M Plus bietet F&S ein Yocto-basierte Umgebung an. Wir bieten das Linux BSP fsimx8mp-Y2023.09 an, das auf Yocto basiert.
Unsere Standardkonfiguration, die einen ersten Eindruck vom Funktionsumfang der Baugruppe geben soll, enthält unter anderem folgende Features: Busybox, gdb, alsa-utils, gstreamer, fbv, matchbox, feh, openssl, openssh, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp, u.v.m.
Das BSP beinhaltet die von F&S angepassten Quelltextpakete von U-Boot (2021.04), Linux-Kernel (basierend auf 5.15.71) und Yocto (4.0 Kirkstone). Außerdem ist unsere Cross-Toolchain beigefügt, einige Beispielsapplikationen, sowie alle Binaries in der Standardkonfiguration. Und nicht zuletzt sind ausführliche Dokumente zur Hardware enthalten sowie die First-Steps-Dokumentation für den leichten Einstieg.
F&S bietet eine virtuelle Maschine (basierend auf VirtualBox) mit einem installierten Linux basierend auf der Distribution Fedora 36 zum kostenlosen Download anbieten. Alle zum Übersetzen unserer Software notwendigen Pakete sind bereits installiert. Ebenfalls sind alle Services (NFS, TFTP) zum Arbeiten mit unseren Boards installiert. Unser BSP liegt ausgepackt und vorkompiliert in den richtigen Verzeichnissen. Mit dieser virtuellen Maschine spielt es keine Rolle ob sie als Host Windows oder Linux verwenden. Einfach die VHD downloaden, in VirtualBox importieren und die Entwicklung kann sofort beginnen.
➜ Mehr Informationen über das neue Yocto Release Y2023.09
Entwicklungsstart in unter einer Stunde
F&S Development Machine - Fedora 27
Zum schnellen Einstieg in die Entwicklung mit Linux stellen wir eine auf VirtualBox basierende virtuelle Festplatten VHD zum Download bereit. Die VHD verwendet Fedora 27 als Linux Distribution.
Mit dieser Maschine können Sie mit Ihrer Entwicklung in weniger als einer Stunde beginnen.
Für unsere Kunden ist die Maschine kostenlos.
VirtualBox ist ein leistungsstarkes Produkt für Firmenkunden und gleichzeitig auch die einzige professionelle Lösung, welche als Open Source Software unter den Bedingungen der GNU General Public License Version 2 frei erhältlich ist.
Die F&S Development Machine enthält vorinstallierte Board Support Packages für fsimx8mm und fsimx8mp (64 bit CPU).
In der HVD ist die passende F&S Toolchain installiert, der Source Code ist extrahiert und gebrauchsfertig.
Erforderliche System Packages und notwendige Tools sind ebenfalls bereits installiert.
Des weiteren enthält es eine konfigurierte Umgebung für QT Entwicklung (QT5) mit Cross-Compile/ Debug Kit, Deployment Strategy und Demoapplikation.
Hinweis: Um die Development Machine herunterzuladen, müssen Sie auf unserer Website registriert sein.
➜ Mehr Informationen zur F&S Development Machine im F&S Support Forum
➜ Download F&S Development Machine - Fedora 36
➜ Quickstart Dokumentation
PicoCoreMX8ULP - Product Flyer
- English (526 KB, pdf) - 01.05.2024
- Customer Specific Boards (93 KB, pdf) - 20.09.2017
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
PicoCoreMX8ULP - Linux
- i.MX 8ULP Linux First Steps (3.2 MB, pdf) - 01.02.2024
- Quickstart with FS Development Machine (1 MB, pdf) - 06.05.2020
- Application Development with Eclipse (2.4 MB, pdf) - 18.10.2022
- Application Development with Crank (485 KB, pdf) - 28.07.2022
- Application Development with QT (2.1 MB, pdf) - 16.01.2024
- Steps Required For Creating A Progress Bar In Linux (473 KB, pdf) - 12.07.2019
- Linux on F&S Boards (2.9 MB, pdf) - 20.12.2023
- How to Write SD Card Image (121 KB, pdf) - 29.03.2021
- DOTNET on F&S Boards (333 KB, pdf) - 16.01.2024
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
PicoCoreMX8ULP - Hardware
- Hardware Documentation (876 KB, pdf) - 16.04.2024
- Baseboard PCoreBBDSI 3D Files (760 KB, zip) - 26.04.2024
- Baseboard PCoreBBDSI Schematic (2.8 MB, pdf) - 09.09.2021
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Varianten
PicoCore™MX8ULP-V1I NXP i.MX 8ULP ARM Cortex-A35 + Cortex-M33, 2GB LPDDR4 RAM, 8GB eMMC, 2k EEPROM, 100Mbit Ethernet, Audio, WLAN, BT, MIPI-CSI Kamera, Touch, MIPI-DSI, -20°C - +85°C, 3.8V Versorgung, Linux Yocto, FreeRTOS Bestellnr.: PCoreMX8ULP-V1I |
Anfrage | |||
PicoCore™MX8ULP-V2I Bestellnr.: PCoreMX8ULP-V2I |
Anfrage |
Starterkit
Starterkit PicoCore™MX8ULP Linux NXP i.MX 8ULP Evaluation Board PicoCore™MX8ULP-V1I, Basisboard, MIPI-DSI zu LVDS Adapter, 7" LVDS Display, Kabelkit, Zugangsdaten zu Dokumentation und Software Bestellnr.: PCore8ULP-SKIT-LIN |
360,- € |
Accessories
TBD
Link zum Forum
Support finden Sie jederzeit in unserem Forum.
Aktuelle Beiträge
30 Apr, 12:21 |
request to introduce a github repo also for the toolchain with corresponding history |
30 Apr, 11:10 |
How to update the system image (sysimg) in bootloader u-boot via networt by tftp? |
25 Apr, 07:45 |
u-boot-fus support for A/B update scheme |
24 Apr, 13:26 |
New Buildroot Release fsimx6-B2024.04 |
24 Apr, 13:24 |
New F&S Development Machine - Fedora36-arm32 |
23 Apr, 09:45 |
GPIO not working |
19 Apr, 10:38 |
File System Build on new Fidora x86 Maschine |
19 Apr, 09:19 |
Device tree for Toshiba TC358775 DSI to LVDS bridge |
19 Apr, 09:08 |
PicoCoreMX8MM eMMC partition table: MBR or GPT? |
15 Apr, 10:34 |
Y2023.09: xwayland RDP problems with Chromium & and chromium-derived APPs (such as Electron) |
Computer on Module | mit PicoCore™MX8ULP | |
---|---|---|
Ein weiteres Mitglied der kompakten PicoCore™ Computer On Module Produktfamilie wird mit NXP i.MX 8ULP CPU angeboten. Heterogenes Multicore-Prozessor-KonzeptAusgehend von der i.MX 8M Mini CPU und der i.MX 8M Plus CPU ergänzt die i.MX 8ULP CPU von NXP die i.MX 8/9 CPU Reihe ab. Der heterogene Mehrkernprozessor besteht aus bis zu zwei ARM® Cortex®-A35 Kernen (1GHz) und einem zusätzlichen Cortex®-M33 für die Echtzeitverarbeitung. |
Ausstattung und SchnittstellenDer PicoCore™MX8ULP verfügt über ausreichend Speicher (RAM und eMMC Flash). Das Modul bietet viele Schnittstellen an den 2x 100-poligen Steckern. BetriebsystemDas für den PicoCore™MX8ULP angepasste Betriebssystem ist Linux. Linux Yocto unterstützt alle Schnittstellen, so dass eine einfache Softwareentwicklung ohne große Hardwarekenntnisse gewährleistet werden kann. Zur Steuerung des Echtzeit-Kernels M33 steht FreeRTOS zur Verfügung. NXP i.MX 8ULP Linux EntwicklungsboardFür einen einfachen Einstieg in die Entwicklung bieten wir ein sofort lauffähiges PicoCore™MX8ULP-Starterkit mit Embedded Board, Baseboard, Display, Kabeln und Zugang zu Dokumentation und Software. Die Software umfasst das Board Support Package und Toolchain für Bare Metal oder FreeRTOS. |
