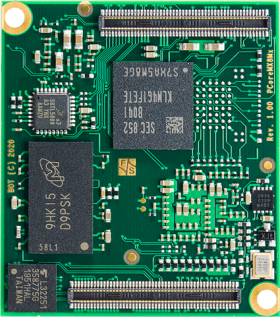

PicoCore™MX8MN

Computer On Module mit NXP i.MX 8M Nano CPU

Für den Start in die Entwicklung empfehlen wir

Starterkit PicoCore™MX8MN Linux
  360,- €
ohne MWSt.

PicoCore™MX8MN-V5-LIN, Basisboard, Display, Kabelkit, Zugangsdaten zu Dokumentation und Software

Die PicoCore™MX8MN wird in der Februarausgabe der Computer&Automation erwähnt. Lesen sie den Artikel auf Seite 21.

Auch das digitale Magazin Elektroniknet berichtet über die PicoCore™MX8MN. Lesen Sie den Artikel hier.

PicoCore™MX8MN
Status Production
CPU
Typ NXP i.MX 8M Nano
Kern ARM Cortex-A53
Cortex-M7
Anzahl der Kerne 1, 2, 4 + M7
Frequenz max. 1.5GHz + 650MHz
L2-Cache 512KB
GPU 2D/3D GC7000 UltraLite (2 shader)
Betriebssystem
Linux Buildroot/ Yocto
(uboot installed)
Echtzeit FreeRTOS
Speicher
Flash max. 512MB SLC NAND
EEPROM
eMMC max. 64GB
RAM max. 2GB LPDDR4 x16
Schnittstellen
SD-Karte 2x extern
Ethernet max. 2x 100/1000Mb
opt. RGMII
WLAN 802.11ac/a/b/g/n
BT 5.3
USB Device 1x OTG 2.0
CAN 1x
UART max. 4x
I2C max. 4x
SPI max. 2x
Audio Line In/ Out/ Mic/ Headphone
opt. I2S
Touch Panel via I2C or USB
Kamera MIPI CSI
PCIe 1x
RTC extern
sonstige Schnittstellen max. 4x PWM, SPDIF, ESAI, SAI, SSI
Display
LVDS 2x 4 Lanes
MIPI-DSI 1x 4 Lanes
Allgemein
Stromversorgung +3.8V bis 5.5VDC
Leistungsaufnahme 2W typ.
Betriebstemperaturbereich 0°C - +70°C
-20°C - +85°C
Größe 35x40mm
Gewicht ~10g
Minimale Verfügbarkeit 2034


PicoCore™MX8MN-V1-LIN PicoCore™MX8MN-V5-LIN
Status Produktion MOQ 500 Stück Produktion
CPU - -
Typ NXP i.MX 8M Nano NXP i.MX 8M Nano
Kern ARM Cortex-A53
Cortex-M7		 ARM Cortex-A53
Cortex-M7
Anzahl der Kerne 4 4
Frequenz 1,5GHz + 650MHz 1.5GHz + 630MHz
L2-Cache 512KB 512KB
GPU 2D/3D GC7000 UltraLite (2 shader) 2D/3D GC7000 UltraLite (2 shader)
Betriebssystem - -
Linux Buildroot/ Yocto
(uboot installed)		 Buildroot/ Yocto
(uboot installed)
Echtzeit FreeRTOS FreeRTOS
Speicher - -
Flash 256MB NAND 4GB eMMC
eMMC max. 64GB max. 64GB
RAM 256MB DDR3L 512MB DDR3L
Schnittstellen - -
SD-Karte 2x extern 2x extern
Ethernet RGMII 2x 100/1000Mb
USB Device 1x OTG 2.0 1x OTG 2.0
CAN - 1x
UART max. 4x max. 4x
I2C max. 4x max. 4x
SPI max. 2x max. 2x
Audio I2S Line In/Out/Mic/Headphone
Touch Panel via I2C or USB via I2C or USB
Kamera MIPI CSI MIPI CSI
PCIe 1x 1x
RTC extern extern
sonstige Schnittstellen max. 8x PWM, SPDIF, ESAI, SAI, SSI, ADR Data Bus max. 8x PWM, SPDIF, ESAI, SAI, SSI, ADR Data Bus
Display - -
LVDS - 2x 24bit
MIPI-DSI 4 lanes -
Allgemein - -
Stromversorgung +3.8V bis 5.5VDC +3.8V bis 5.5VDC
Leistungsaufnahme 2W typ. 2W typ.
Betriebstemperaturbereich 0°C - +70°C 0°C - +70°C
Größe 35x40mm 35x40mm
Gewicht ~10g ~10g
Minimale Verfügbarkeit 2034 2034
PicoCore™MX8MN-V1-LIN PicoCore™MX8MN-V5-LIN

PCoreMX8MN V5 SINTF OBLIQUE Starterkit PicoCore™MX8MN Linux
PicoCore™MX8MN-V5-LIN, Basisboard, Display, Kabelkit, Zugangsdaten zu Dokumentation und Software
Bestellnr.: PCoreMX8MN-SKIT-LIN		 360,- €


Software

software accessory Secure Boot as a Service
Secure Boot as a Service beinhaltet die Signierung (Schutz gegen Manipulation) und ggf. Verschlüsselung (Schutz des geistigen Eigentums) durch F&S Elektronik Systeme.
Bestellnr.: Linux-SBS		 500,- €

software accessory Display Anpassung (RGB oder LVDS Display unter Linux)
Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree enthält die passenden Eintragungen für Ihr Display.

Bestellnr.: EW-SW		 700,- €

software accessory Display Anpassung (MIPI-DSI Display unter Linux)
Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display.

Bestellnr.: EW-SW-MIPI-DSI-Linux		 1,000,- €


Displays

BLCD22front 3.5" MIPI-DSI Display mit PCAP Touch (langzeitverfügbar)
3.5" TFT (640x480) MIPI-DSI Display mit PCAP Touch (TFT-3.5"-MIPI-DSI-PCAP Touch)
Bestellnr.: B.LCD.22		 80,- €


Touch-Kits

resistive Touch Kit Resistives Touch Kit
Für den Anschluss eines resistiven Touchpanels an F&S Boards mit 4pol Touchbuchse.
Bestellnr.: SINTF-ADP-RESTOUCH		 35,- €

resistive Touch Kit armStoneA9 Resistives Touch Kit 2
Für den Anschluss eines resistiven Touchpanels an Boards mit 6pol Hirose Buchse.
Bestellnr.: SINTF-ADP-RTI2C		 60,- €


Kabel

B.MKAB53 LVDS Kabel
LVDS Kabel mit JAE FI X30 auf der einen Seite und offenen Enden auf der anderen Seite.
Bestellnr.: B.MKAB.53		 22,- €

B.MKAB.23 30poliges Filmkabel
Filmkabel, 30pol., 0,5mm, l=100mm für Displays
Zum Anschluss des Displays B.LCD.22 über ADP-MIPI2MIPI1
Bestellnr.: B.MKAB.55		 10,- €

B.MKAB LVDS/MIPI Adapter Kabel
LVDS/MIPI Kabel zum Anschluss an LCD.7.LVDS.1, LCD.10.LVDS.1 und ADP-MIPI2LVDS1
Bestellnr.: B.MKAB.44		 12,- €


Adapter

ADP-MIPICAM1 MIPI Kamera Kit
Adaptermodul mit Kamera
Bestellnr.: ADP-MIPICAM1		 100,- €

MIPI-DSI zu LVDS Adapter
Ermöglicht den Anschluss eines LVDS Displays an ein Starterkit mit 30pol MIPI-DSI (Display) Buchse.
Bestellnr.: ADP-MIPI2LVDS1		 25,- €

ADP mPCIe WLAN OBLIQUE mPCIe Modul mit WLAN/BT
mPCIe-Full-Mini Type F1 oder mPCIe-Half-Mini Type H1 Modul mit WLAN 2.4/ 5 GHz und BT5.0 LE

Bestellnr.: ADP-mPCIe-WLAN		 40,- €

ADP MIPI2RGB1 (quer) Adapterboard MIPI-DSI (JILI30) zu RGB für EDT Unified Serie
Ermöglicht die Umwandlung von MIPI-DSI (JILI30) in RGB Signale.
Bestellnr.: ADP-MIPI2RGB1		 30,- €

ADP MIPI2MIPI1 MIPI-DSI (FFC) zu MIPI-DSI (JILI30) Adapter
Ermöglicht die Umsetzung von 30pol FFC Verbindungen des 3.5“ MIPI Display von F&S auf JILI30 (JAE X30HL-B).
Bestellnr.: ADP-MIPI2MIPI1 		25,- €


Steckverbinder

b.mbu.2r280ps.3 PicoCore™ 100-poliger Steckverbinder
Zur Verbindung der PicoCore™ Module mit dem Baseboard (20 Stück).
Bestellnr.: B.MBU.2R100PS.3		 30,- €


Workshops

linux windows embedded compact workshop Workshops
Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot
Bestellnr.: NDCU-WS1		 Anfrage
linux windows embedded compact workshop Secure Boot as a Package
Secure Boot as a Package beinhaltet einen Workshop, in dem Sie lernen, wie Sie das Thema Secure Boot selbst umsetzen. Zusätzlich erhalten Sie eine User Tool Software.
Bestellnr.: WS-SBP		 500,- €


Sonstiges

USBSTICK1 USB Stick
USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards.
Bestellnr.: USBSTICK.1		 20,- €

SteelSpacerFamily WA SMSI M2 M2 5 SMD Abstandshalter für PicoCore™
Runder SMD Abstandshalter 1,5mm für Schraube M2x0,4 (100 Stück)
Dient dazu, Ihr PicoCore™ Modul am Basisboard zu befestigen.
Bestellnr.: B.MSCHR.22		 70,- €

MHS.PC100.1 Board Oblique Heat Spreader PicoCore100
Heat Spreader zur Kühlung von PicoCore Boards.
Bestellnr.: MHS.PC100.1		 10,- €


Varianten

pcoremx8mn v1 preis1 PicoCore™MX8MN-V1-LIN
NXP i.MX 8M Nano ARM Cortex-A53 + Cortex-M7, 256MB RAM, 256MB Flash, Audio, MIPI-CSI Kamera, Touch, MIPI-DSI, 0°C - +70°C, 3.8V Versorgung, Linux Buildroot/ Yocto, FreeRTOS
Bestellnr.: PCoreMX8MN-V1-LIN		 Anfrage

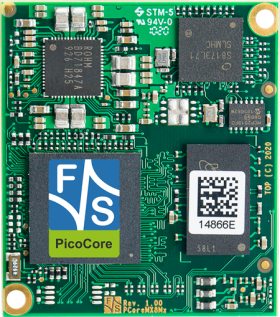

PCoreMX8MN V5 TOP PicoCore™MX8MN-V5-LIN
NXP i.MX 8M Nano ARM Cortex-A53 + Cortex-M7, 512MB RAM, 4GB eMMC, 2x Gbit Ethernet, 1x CAN, Audio, MIPI-CSI Kamera, Touch, LVDS, 0°C - +70°C, 3.8V Versorgung, Linux Buildroot/ Yocto, FreeRTOS
Bestellnr.: PCoreMX8MN-V5-LIN		 Anfrage

Starterkit

PCoreMX8MN V5 SINTF OBLIQUE Starterkit PicoCore™MX8MN Linux
PicoCore™MX8MN-V5-LIN, Basisboard, Display, Kabelkit, Zugangsdaten zu Dokumentation und Software
Bestellnr.: PCoreMX8MN-SKIT-LIN		 360,- €


Yocto

Architektur Typ Release Name Bootloader Kernel OS Help File Software VM
FSIMX8MN Yocto fsimx8mn-Y2024.02 U-Boot 2021.04 Linux 5.15.148 Yocto 4.0 Kirkstone

Für i.MX8M Nano hat F&S Yocto angepasst. Zusätzlich stellt F&S ein BSP für FreeRTOS bereit. Dieses FreeRTOS BSP erleichtert die Nutzung von Funktionen des Cortex-M7.

Yocto hat sich in den letzten Jahren als Standard für Linux-Buildumgebungen etabliert. Unsere Standardkonfiguration, die einen ersten Eindruck von der Funktionalität des Moduls vermitteln soll, umfasst folgende Features: Busybox, gdb, alsa-utils, gstreamer, fbv, X11R7, matchbox, feh, openssl, openssh, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp und vieles mehr.

Beide BSPs beinhaltet die von F&S angepassten Quelltextpakete von U-Boot, Linux-Kernel und Buildroot oder Yocto. Außerdem ist unsere Cross-Toolchain beigefügt, einige Beispielsapplikationen, sowie alle Binaries in der Standardkonfiguration. Und nicht zuletzt sind ausführliche Dokumente zur Hardware enthalten sowie die First-Steps-Dokumentation für den leichten Einstieg.

F&S bietet auch eine virtuelle Maschine (basierend auf VirtualBox) mit einem installierten Linux basierend auf der Distribution Fedora zum kostenlosen Download an. Alle zum Übersetzen unserer Software notwendigen Pakete sind bereits installiert. Ebenfalls sind alle Services (NFS, TFTP) zum Arbeiten mit unseren Boards installiert. Unser BSP liegt ausgepackt und vorkompiliert in den richtigen Verzeichnissen. Mit dieser virtuellen Maschine spielt es keine Rolle ob sie als Host Windows oder Linux verwenden. Einfach die VHD downloaden, in VirtualBox importieren und die Entwicklung kann sofort beginnen.

FreeRTOS

Die CPU  NXP i.MX8M Nano verfügt neben den vier Cortex-A53 Kernen auch über einen Cortex-M7 Kern. Der Cortex-M7 Kern ist besonders für Echtzeitaufgaben geeignet oder zur Stromeinsparung geeignet.

F&S bietet für die Verwendung des Cortex-M7 ein komplett getestetes BSP für FreeRTOS oder Bare Metal Anwendung an.

PicoCoreMX8MN - Product Flyer

PicoCoreMX8MN - Linux

PicoCoreMX8MN - Hardware

PicoCore Carrier Board DSI/LVDS from Rev 1.50

PicoCore Carrier Board DSI/LVDS Rev 1.10 to 1.40
