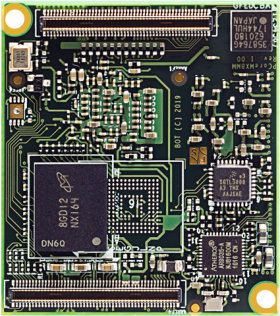

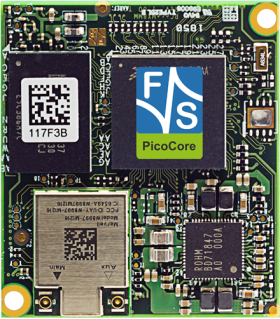

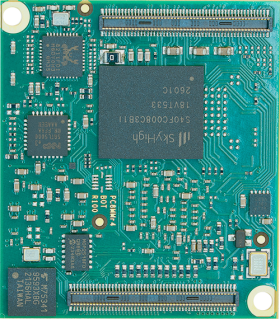

PicoCore™MX8MM

Computer On Module mit NXP i.MX 8M Mini CPU

Für den Start in die Entwicklung empfehlen wir:

Die PicoCore™MX8MM wird in der Februarausgabe der Computer&Automation erwähnt. Lesen sie den Artikel auf Seite 21.

Auch das digitale Magazin Elektroniknet berichtet über die PicoCore™MX8MM. Lesen Sie den Artikel hier.

	PicoCore™MX8MM
Status	Production
CPU
Typ	NXP i.MX 8M Mini
Kern	ARM Cortex-A53 Cortex-M4
Anzahl der Kerne	4x A53 + 1x M4
Frequenz	max. 1.8GHz + 400MHz
L2-Cache	512KB
GPU	2D GC328, 3D GCNanoUltra (1 shader)
VPU	1080p60 HEVC H.265, VP9, H.264, VP8
Betriebssystem
Linux	Buildroot/ Yocto (uboot installed)
Echtzeit	FreeRTOS
Speicher
Flash	max. 512MB SLC NAND EEPROM
eMMC	max. 64GB
RAM	max. 4GB LPDDR4/ DDR3L
Schnittstellen
SD-Karte	2x extern
Ethernet	max. 2x 100/1000Mb opt. RGMII
WLAN	802.11 ac/a/b/g/n (2.4/ 5GHz)
BT	5.3
USB Host	1x
USB Device	1x OTG 2.0
CAN	1x CAN-FD
UART	max. 4x
I2C	max. 4x
SPI	max. 2x
Audio	Line In/ Out/ Mic/ Headphone opt. I2S
Touch Panel	via I2C or USB
Kamera	MIPI CSI
PCIe	1x
RTC	PCF85263ATL
sonstige Schnittstellen	max. 4x PWM, Watchdog, SPDIF, ESAI, SAI, SSI
Display
LVDS	1x 4 Lanes
MIPI-DSI	1x 4 Lanes
Allgemein
Stromversorgung	+3.8V bis 5.5VDC
Leistungsaufnahme	3W typ.
Betriebstemperaturbereich	0°C - +70°C -20°C - +85°C
Größe	35x40mm
Gewicht	~10g
Minimale Verfügbarkeit	2034

	PicoCore™MX8MM-V1-LIN	PicoCore™MX8MM-V2-LIN	PicoCore™MX8MM-V3-LIN	PicoCore™MX8MM-V4-LIN	PicoCore™MX8MM-V5-LIN	PicoCore™MX8MM-V6-LIN	PicoCore™MX8MM-V14I-LIN	PicoCore™MX8MM-V13-LIN	PicoCore™MX8MM-V19-LIN	PicoCore™MX8MM-V21I-LIN
Status	Production	Production	Production	Production	Production	Production	Production	Production	Production	Production
CPU	-	-	-	-	-	-	-	-	-	-
Typ	NXP i.MX 8M Mini	NXP i.MX 8M Mini	NXP i.MX 8M Mini	NXP i.MX 8M Mini	NXP i.MX 8M Mini	NXP i.MX 8M Mini	NXP i.MX 8M Mini	NXP i.MX 8M Mini	NXP i.MX 8M Mini	NXP i.MX 8M Mini
Kern	ARM Cortex-A53 Cortex-M4	ARM Cortex-A53 Cortex-M4	ARM Cortex-A53 Cortex-M4	ARM Cortex-A53 Cortex-M4	ARM Cortex-A53 Cortex-M4	ARM Cortex-A53 Cortex-M4	ARM Cortex-A53 Cortex-M4	ARM Cortex-A53 Cortex-M4	ARM Cortex-A53 Cortex-M4	ARM Cortex-A53 Cortex-M4
Anzahl der Kerne	4x A53 + 1x M4	4x A53 + 1x M4	4x A53 + 1x M4	4x A53 + 1x M4	4x A53 + 1x M4	4x A53 + 1x M4	4x A53 + 1x M4	4x A53 + 1x M4	4x A53 + 1x M4	4x A53 + 1x M4
Frequenz	1.8GHz + 400MHz	1.8GHz + 400MHz	1.8GHz + 400MHz	1.8GHz + 400MHz	1.8GHz + 400MHz	1.8GHz + 400MHz	1.6GHz + 400MHz	1.8GHz + 400MHz	1.6GHz + 400MHz	1.6GHz + 400MHz
L2-Cache	512KB	512KB	512KB	512KB	512KB	512KB	512KB	512KB	512KB	512KB
GPU	2D GC328, 3D GCNanoUltra (1 shader)	2D GC328, 3D GCNanoUltra (1 shader)	2D GC328, 3D GCNanoUltra (1 shader)	2D GC328, 3D GCNanoUltra (1 shader)	2D GC328, 3D GCNanoUltra (1 shader)	2D GC328, 3D GCNanoUltra (1 shader)	2D GC328, 3D GCNanoUltra (1 shader)	2D GC328, 3D GCNanoUltra (1 shader)	2D GC328, 3D GCNanoUltra (1 shader)	2D GC328, 3D GCNanoUltra (1 shader)
VPU	1080p60 HEVC H.265, VP9, H.264, VP8	1080p60 HEVC H.265, VP9, H.264, VP8	1080p60 HEVC H.265, VP9, H.264, VP8	1080p60 HEVC H.265, VP9, H.264, VP8	1080p60 HEVC H.265, VP9, H.264, VP8	1080p60 HEVC H.265, VP9, H.264, VP8	1080p60 HEVC H.265, VP9, H.264, VP8	1080p60 HEVC H.265, VP9, H.264, VP8	1080p60 HEVC H.265, VP9, H.264, VP8	1080p60 HEVC H.265, VP9, H.264, VP8
Betriebssystem	-	-	-	-	-	-	-	-	-	-
Linux	Buildroot/ Yocto (uboot installed)	Buildroot/ Yocto (uboot installed)	Buildroot/ Yocto (uboot installed)	Buildroot/ Yocto (uboot installed)	Buildroot/ Yocto (uboot installed)	Buildroot/ Yocto (uboot installed)	Buildroot/ Yocto (uboot installed)	Buildroot/ Yocto (uboot installed)	Buildroot/ Yocto (uboot installed)	Buildroot/ Yocto (uboot installed)
Echtzeit	FreeRTOS	FreeRTOS	FreeRTOS	FreeRTOS	FreeRTOS	FreeRTOS	FreeRTOS	FreeRTOS	FreeRTOS	FreeRTOS
Speicher	-	-	-	-	-	-	-	-	-	-
Flash	-	-	512MB SLC NAND	-	256MB SLC NAND	256MB SLC NAND 2k Bit EEPROM	-	-	-	-
eMMC	4GB	4GB	-	4GB	-	-	16GB	4GB	32GB	32GB
RAM	1GB LPDDR4	1GB LPDDR4	1GB LPDDR4	1GB LPDDR4	512MB DDR3L	512MB DDR3L	2GB LPDDR4	1GB LPDDR4	8GB LPDDR4	8GB LPDDR4
Schnittstellen	-	-	-	-	-	-	-	-	-	-
SD-Karte	2x extern	2x extern	1x SDIO	1x SDIO	2x extern	2x extern	1x SDIO	1x SDIO	1x SDIO	1x SDIO
Ethernet	RGMII	1x 100/1000Mb	1x 100/1000Mb	1x 100/1000Mb	2x 100/1000Mb	2x 100/1000Mb	1x 100/1000Mb	1x100/100 0MB	1x 100/1000Mb	1x 100/1000Mb
WLAN	-	-	802.11 ac/a/b/g/n (2.4/ 5GHz)	802.11 ac/a/b/g/n (2.4/ 5GHz)	-	-	802.11 ac/a/b/g/n (2.4/ 5GHz)	802.11 ac/a/b/g/n (2.4/ 5GHz)	802.11 ac/a/b/g/n (2.4/ 5GHz)	802.11 ac/a/b/g/n (2.4/ 5GHz)
BT	-	-	5.3	5.3	-	-	5.3	5.3	5.3	5.3
USB Host	1x	1x	1x	1x	1x	1x	1x	1x	1x	1x
USB Device	1x OTG 2.0	1x OTG 2.0	1x OTG 2.0	1x OTG 2.0	1x OTG 2.0	1x OTG 2.0	1x OTG 2.0	1x OTG 2.0	1x OTG 2.0	1x OTG 2.0
CAN	-	-	-	-	1x CAN-FD	1x CAN-FD	1x CAN-FD	1xCAN-FD	1x CAN-FD	1x CAN-FD
UART	max. 4x	max. 4x	max. 4x	max. 4x	max. 4x	max. 4x	max. 4x	max. 4x	max. 4x	max. 4x
I2C	max. 4x	max. 4x	max. 4x	max. 4x	max. 4x	max. 4x	max. 4x	max. 4x	max. 4x	max. 4x
SPI	max. 2x	max. 2x	max. 2x	max. 2x	max. 2x	max. 2x	1x QSPI	max. 2x	max. 2x	max. 2x
Audio	I2S	Line In/ Out/ Mic/ Headphone	Line In/ Out/ Mic/ Headphone	Line In/ Out/ Mic/ Headphone	Line In/ Out/ Mic/ Headphone	Line In/ Out/ Mic/ Headphone	Line In/ Out/ Mic/ Headphone	I2S	Line In/ Out/ Mic/ Headphone	Line In/ Out/ Mic/ Headphone
Touch Panel	via I2C or USB	via I2C or USB	via I2C or USB	via I2C or USB	via I2C or USB	via I2C or USB	via I2C or USB	via I2C or USB	via I2C or USB	via I2C or USB
Kamera	MIPI CSI	MIPI CSI	MIPI CSI	MIPI CSI	MIPI CSI	MIPI CSI	MIPI CSI	MIPI CSI	MIPI CSI	MIPI CSI
PCIe	1x	1x	1x	1x	1x	1x	1x	1x	1x	1x
RTC	PCF85263ATL	PCF85263ATL	PCF85263ATL	PCF85263ATL	PCF85263ATL	PCF85263ATL	PCF85263ATL	PCF85263ATL	PCF85263ATL	PCF85263ATL
sonstige Schnittstellen	max. 4x PWM, Watchdog, SPDIF, ESAI, SAI, SSI	max. 4x PWM, Watchdog, SPDIF, ESAI, SAI, SSI	max. 4x PWM, Watchdog, SPDIF, ESAI, SAI, SSI	max. 4x PWM, Watchdog, SPDIF, ESAI, SAI, SSI	max. 4x PWM, Watchdog, SPDIF, ESAI, SAI, SSI	Security: A71CH	max. 4x PWM, Watchdog, SPDIF, ESAI, SAI, SSI	max. 4x PWM, Watchdog, SPDIF, ESAI, SAI, SSI	max. 4x PWM, Watchdog, SPDIF, ESAI, SAI, SSI	max. 4x PWM, Watchdog, SPDIF, ESAI, SAI, SSI
Display	-	-	-	-	-	-	-	-	-	-
LVDS	-	2x 24bit	2x 24bit	2x 24bit	2x 24bit	-	2x 24bit	-	2x 24bit	2x 24bit
MIPI-DSI	1x 4 Lanes	-	-	-	-	4 lanes	-	1x 4 Lanes	-	-
Allgemein	-	-	-	-	-	-	-	-	-	-
Stromversorgung	+3.8V bis 5.5VDC	+3.8V bis 5.5VDC	+3.8V bis 5.5VDC	+3.8V bis 5.5VDC	+3.8V bis 5.5VDC	+3.8V bis 5.5VDC	+3.8V bis 5.5VDC	+3.8V bis 5.5VDC	+3.8V bis 5.5VDC	+3.8V bis 5.5VDC
Leistungsaufnahme	2W typ.	3W typ.	3W typ.	3W typ.	3W typ.	3W typ.	3W typ.	2W typ.	3W typ.	3W typ.
Betriebstemperaturbereich	0°C - +70°C	0°C - +70°C	0°C - +70°C	0°C - +70°C	0°C - +70°C	0°C - +70°C	-25°C - +85°C	0°C - +70°C	0°C - +70°C	-25°C - +85°C
Größe	35x40mm	35x40mm	35x40mm	35x40mm	35x40mm	35x40mm	35x40mm	35x40mm	35x40mm	35x40mm
Gewicht	~10g	~10g	~10g	~10g	~10g	~10g	~10g	~10g	~10g	~10g
Minimale Verfügbarkeit	2034	2034	2034	2034	2034	2034	2034	2034	2034	2034
	PicoCore™MX8MM-V1-LIN	PicoCore™MX8MM-V2-LIN	PicoCore™MX8MM-V3-LIN	PicoCore™MX8MM-V4-LIN	PicoCore™MX8MM-V5-LIN	PicoCore™MX8MM-V6-LIN	PicoCore™MX8MM-V14I-LIN	PicoCore™MX8MM-V13-LIN	PicoCore™MX8MM-V19-LIN	PicoCore™MX8MM-V21I-LIN

Starterkit PicoCore™MX8MM Linux
PicoCore™MX8MM-V14I-LIN, Basisboard, Display, Kabelkit, Zugangsdaten zu Dokumentation und Software
Bestellnr.: PCoreMX8MM-SKIT2

Anfrage

Software

	Secure Boot as a Service Secure Boot as a Service beinhaltet die Signierung (Schutz gegen Manipulation) und ggf. Verschlüsselung (Schutz des geistigen Eigentums) durch F&S Elektronik Systeme. Bestellnr.: Linux-SBS	500,- €
	Display Anpassung (RGB oder LVDS Display unter Linux) Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree enthält die passenden Eintragungen für Ihr Display. Bestellnr.: EW-SW	700,- €
	Display Anpassung (MIPI-DSI Display unter Linux) Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display. Bestellnr.: EW-SW-MIPI-DSI-Linux	1,000,- €

Displays

	3.5" MIPI-DSI Display mit PCAP Touch (langzeitverfügbar) 3.5" TFT (640x480) MIPI-DSI Display mit PCAP Touch (TFT-3.5"-MIPI-DSI-PCAP Touch) Bestellnr.: B.LCD.22	80,- €
	7” LVDS Display mit PCAP Touch (langzeitverfügbar) 7” LVDS LCD Display mit PCAP Touch Bestellnr.: LCD.7.LVDS.1	89,- €
	10” LVDS Display mit PCAP Touch (langzeitverfügbar) 10” LVDS LCD Display mit PCAP Touch Bestellnr.: LCD.10.LVDS.1	130,- €

Touch-Kits

	Resistives Touch Kit Für den Anschluss eines resistiven Touchpanels an F&S Boards mit 4pol Touchbuchse. Bestellnr.: SINTF-ADP-RESTOUCH	35,- €
	Resistives Touch Kit 2 Für den Anschluss eines resistiven Touchpanels an Boards mit 6pol Hirose Buchse. Bestellnr.: SINTF-ADP-RTI2C	60,- €

Kabel

	Backlight Kabel Backlight Kabel zum Anschluss der 7"/10" LVDS Displays (LCD.7.LVDS.1 und LCD.10.LVDS.1). Bestellnr.: B.MKAB.35	7,- €
	LVDS/MIPI Adapter Kabel LVDS/MIPI Kabel zum Anschluss an LCD.7.LVDS.1, LCD.10.LVDS.1 und ADP-MIPI2LVDS1 Bestellnr.: B.MKAB.44	12,- €
	LVDS Kabel LVDS Kabel mit JAE FI X30 auf der einen Seite und offenen Enden auf der anderen Seite. Bestellnr.: B.MKAB.53	22,- €
	30poliges Filmkabel Filmkabel, 30pol., 0,5mm, l=100mm für Displays Zum Anschluss des Displays B.LCD.22 über ADP-MIPI2MIPI1 Bestellnr.: B.MKAB.55	10,- €
	LVDS/MIPI Adapter Kabel LVDS/MIPI Kabel zum Anschluss an LCD.7.LVDS.1, LCD.10.LVDS.1 und ADP-MIPI2LVDS1 Bestellnr.: B.MKAB.44	12,- €

Adapter

	MIPI-DSI zu LVDS Adapter Ermöglicht den Anschluss eines LVDS Displays an ein Starterkit mit 30pol MIPI-DSI (Display) Buchse. Bestellnr.: ADP-MIPI2LVDS1	25,- €
	Adapterboard MIPI-DSI (JILI30) zu RGB für EDT Unified Serie Ermöglicht die Umwandlung von MIPI-DSI (JILI30) in RGB Signale. Bestellnr.: ADP-MIPI2RGB1	30,- €
	MIPI-DSI (FFC) zu MIPI-DSI (JILI30) Adapter Ermöglicht die Umsetzung von 30pol FFC Verbindungen des 3.5“ MIPI Display von F&S auf JILI30 (JAE X30HL-B). Bestellnr.: ADP-MIPI2MIPI1	25,- €

Steckverbinder

PicoCore™ 100-poliger Steckverbinder
Zur Verbindung der PicoCore™ Module mit dem Baseboard (20 Stück).
Bestellnr.: B.MBU.2R100PS.3

30,- €

Workshops

	Workshops Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot Bestellnr.: NDCU-WS1	Anfrage
	Secure Boot as a Package Secure Boot as a Package beinhaltet einen Workshop, in dem Sie lernen, wie Sie das Thema Secure Boot selbst umsetzen. Zusätzlich erhalten Sie eine User Tool Software. Bestellnr.: WS-SBP	500,- €

Sonstiges

	Heat Spreader PicoCore100 Heat Spreader zur Kühlung von PicoCore Boards. Bestellnr.: MHS.PC100.1	10,- €
	SMD Abstandshalter für PicoCore™ Runder SMD Abstandshalter 1,5mm für Schraube M2x0,4 (100 Stück) Dient dazu, Ihr PicoCore™ Modul am Basisboard zu befestigen. Bestellnr.: B.MSCHR.22	70,- €
	Patch Antenne Patch Antenne für WLAN/BT (2.4/ 5 GHz) zum Anschluss an F&S Boards mit WLAN/BT Antennenbuchse. Bestellnr.: B.ANT.6	3,- €
	USB Stick USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards. Bestellnr.: USBSTICK.1	20,- €

Varianten

	PicoCore™MX8MM-V1-LIN NXP i.MX 8M Mini ARM Cortex-A53 + Cortex-M4, 1GB LPDDR4 RAM, 4GB eMMC, RGMII Ethernet, Audio, MIPI-CSI Kamera, Touch, MIPI-DSI, 0°C - +70°C, 3.8V Versorgung, Linux Buildroot/ Yocto, FreeRTOS Bestellnr.: PCoreMX8MM-V1-LIN	Anfrage
	PicoCore™MX8MM-V2-LIN NXP i.MX 8M Mini ARM Cortex-A53 + Cortex-M4, 1GB LPDDR4 RAM, 4GB eMMC, 2x Gb LAN Phy, Audio Codec, MIPI-CSI Kamera, LVDS, 0°C - +70°C, 3.8V Versorgung, Linux Buildroot/ Yocto, FreeRTOS Bestellnr.: PCore8MMr2-V2-LIN	Anfrage
	PicoCore™MX8MM-V3-LIN NXP i.MX 8M Mini ARM Cortex-A53 + Cortex-M4, 1GB RAM, 512MB Flash, Gigabit Ethernet, Audio, WLAN, BT, PCIe, MIPI-CSI Kamera, Touch, LVDS, 0°C - +70°C, 3.8V Versorgung, Linux Buildroot/ Yocto, FreeRTOS Bestellnr.: PCoreMX8MM-V3-LIN	Anfrage
	PicoCore™MX8MM-V4-LIN NXP i.MX 8M Mini ARM Cortex-A53 + Cortex-M4, 1GB RAM, 4GB eMMC, Gigabit Ethernet, Audio, WLAN, BT, PCIe, MIPI-CSI Kamera, Touch, LVDS, 0°C - +70°C, 3.8V Versorgung, Linux Buildroot/ Yocto, FreeRTOS Bestellnr.: PCoreMX8MM-V4-LIN	Anfrage
	PicoCore™MX8MM-V5-LIN NXP i.MX 8M Mini ARM Cortex-A53 + Cortex-M4, 512MB RAM, 256MB Flash, 2x Gigabit Ethernet, Audio, MIPI-CSI Kamera, Touch, 2x LVDS, 0°C - +70°C, 3.8V Versorgung, Linux Buildroot/ Yocto, FreeRTOS Bestellnr.: PCoreMX8MM-V5-LIN	Anfrage
	PicoCore™MX8MM-V6-LIN NXP i.MX 8M Mini ARM Cortex-A53 + Cortex-M4, 512MB RAM, 256MB Flash, 2k Bit EEPROM, 2x Gigabit Ethernet, Audio, MIPI-CSI Kamera, Touch, 4-lanes MIPI-DSI, 0°C - +70°C, 3.8V Versorgung, Linux Buildroot/ Yocto, FreeRTOS Bestellnr.: PCoreMX8MM-V6-LIN	Anfrage
	PicoCore™MX8MM-V14I-LIN NXP i.MX 8M Mini ARM Quad Cortex-A53 + Cortex-M4, 2GB RAM, 16GB eMMC, Gigabit Ethernet, Audio Codec, WLAN, BT, PCIe, MIPI-CSI, LVDS, CAN, SE050, QSPI, RTC, -25°C - +85°C, Linux, FreeRTOS Bestellnr.: PCore8MMr2-V14I-LI	Anfrage
	PicoCore™MX8MM-V21I-LIN NXP i.MX 8M Mini ARM Quad Cortex-A53 + Cortex-M4, 8GB RAM, 32GB eMMC, Gigabit Ethernet, Audio Codec, WLAN, BT, PCIe, MIPI-CSI, LVDS, CAN, SE050, -25°C - +85°C, Linux, FreeRTOS Bestellnr.: PCore8MMr2-V21I-LI	Anfrage
	PicoCore™MX8MM-V19-LIN NXP i.MX 8M Mini ARM Quad Cortex-A53 + Cortex-M4, 4GB RAM, 32GB eMMC, Gigabit Ethernet, Audio Codec, WLAN, BT, PCIe, MIPI-CSI, LVDS, CAN, SE050, -0°C - +70°C, Linux, FreeRTOS Bestellnr.: Pcore8MMr2-V19-LIN	Anfrage
	PicoCore™MX8MM-V13-LIN NXP i.MX 8M Mini ARM Cortex-A53 + Cortex-M4, 1GB LPDDR4 RAM, 4GB eMMC, 1x GBit LAN, Audio, MIPI-CSI Kamera, Touch, MIPI-DSI,WLAN/BT, 0°C - +70°C, 3.8V Versorgung, Linux Buildroot/ Yocto, FreeRTOS Bestellnr.: PCore8MMr2-V13-LIN	Anfrage

Starterkit

Starterkit PicoCore™MX8MM Linux
PicoCore™MX8MM-V14I-LIN, Basisboard, Display, Kabelkit, Zugangsdaten zu Dokumentation und Software
Bestellnr.: PCoreMX8MM-SKIT2

Anfrage

Buildroot und Yocto

Das Linux-BSP "fsimx8mm-B2023.11" basiert auf Buildroot, einer Software zur Erstellung von Root-Filesystemen. Über Buildroot können menügesteuert ca. 1400 verschiedene Softwarepakete dem Root-Filesystem hinzugefügt werden. Der Funktionsumfang reicht hier von einfachen Bibliotheken und Utilities über eine komplette Java-Umgebung bis hin zu vollständigen grafischen Umgebungen wie Qt oder Wayland / Weston, inklusive Applikationen wie z.B. einem HTML5-fähigen Webbrowser. Auf diese Weise lässt sich sehr einfach ein maßgeschneidertes Linux-System zusammenstellen.

Alternativ zu Buildroot gibt es auch eine Yocto-basierte Umgebung. Wir bieten das Linux BSP fsimx8mm-Y2023.10 an, das auf Yocto basiert.

Unsere Standardkonfiguration, die einen ersten Eindruck vom Funktionsumfang der Baugruppe geben soll, enthält unter anderem folgende Features: Busybox, gdb, alsa-utils, gstreamer, wayland-weston, feh, openssl, openssh, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp, u.v.m.

Beide BSPs beinhaltet die von F&S angepassten Quelltextpakete von U-Boot (2021.04), Linux-Kernel (basierend auf 5.15.131) und Buildroot (2023.02.06) oder Yocto (4.0 Kirkstone). Außerdem ist unsere Cross-Toolchain beigefügt, einige Beispielsapplikationen, sowie alle Binaries in der Standardkonfiguration. Und nicht zuletzt sind ausführliche Dokumente zur Hardware enthalten sowie die First-Steps-Dokumentation für den leichten Einstieg.

F&S wird eine Virtuelle Maschine (basierend auf VirtualBox) mit einem installierten Linux basierend auf der Distribution Fedora 36 zum kostenlosen Download anbieten. Alle zum Übersetzen unserer Software notwendigen Pakete sind bereits installiert. Ebenfalls sind alle Services (NFS, TFTP) zum Arbeiten mit unseren Boards installiert. Unser BSP liegt ausgepackt und vorkompiliert in den richtigen Verzeichnissen. Mit dieser virtuellen Maschine spielt es keine Rolle ob sie als Host Windows oder Linux verwenden. Einfach die VHD downloaden, in VirtualBox importieren und die Entwicklung kann sofort beginnen.

➜ Mehr Informationen über das neue Buildroot Release B2023.11
➜ Mehr Informationen über das neue Yocto Release Y2023.10

FreeRTOS

Die CPU NXP i.MX8M Mini verfügt neben den 4 Cortex-A53 Kernen auch über einen Cortex-M4 Kern. Der Cortex-M4 Kern ist besonders für Echtzeitaufgaben geeignet oder zur Stromeinsparung geeignet.
F&S bietet für die Verwendung des Cortex-M4 ein komplett getestetes BSP für FreeRTOS oder Bare Metal Anwendung an.

➜ Mehr Informationen über das aktuelle FreeRTOS Release V2021.07
➜ Mehr Informationen zu FreeRTOS und der Verwendung auf F&S Boards

PicoCoreMX8MM - Product Flyer

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

English (567 KB, pdf) - 23.06.2025

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Customer Specific Boards (93 KB, pdf) - 20.09.2017

PicoCoreMX8MM - Linux

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Advice for Linux on PC (2 MB, pdf) - 10.01.2018

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

PicoCoreMX8MM Linux First Steps (1.1 MB, pdf) - 07.10.2024

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

GPIO Reference Card for PicoCoreMX8MM-V3-V4 (597 KB, pdf) - 28.04.2021

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

GPIO Reference Card for PicoCoreMX8MM-V5-V6 (592 KB, pdf) - 28.04.2021

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Quickstart with FS Development Machine (1 MB, pdf) - 06.05.2020

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Application Development with Eclipse (2.4 MB, pdf) - 18.10.2022

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Application Development with Crank (485 KB, pdf) - 28.07.2022

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Application Development with QT (2.1 MB, pdf) - 16.01.2024

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Steps Required For Creating A Progress Bar In Linux (473 KB, pdf) - 12.07.2019

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Linux on F&S Boards (2.9 MB, pdf) - 20.12.2023

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

How to Write SD Card Image (121 KB, pdf) - 29.03.2021

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

DOTNET on F&S Boards (1.1 MB, pdf) - 19.06.2024

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Visual Studio Code C/C++ Application Development (455 KB, pdf) - 29.05.2024
F&S Support Forum - (external link)

PicoCoreMX8MM - Hardware

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Hardware Documentation for PicoCoreMX8MM with LPDDR4 (1.2 MB, pdf) - 19.06.2024

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Hardware Documentation for PicoCoreMX8MM with DDR3L (1007 KB, pdf) - 15.11.2021

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

3D Step Model PicoCoreMX8MM-LPDDR4 HW Rev 130 (1.7 MB, zip) - 09.07.2024

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

3D Step Model PicoCoreMX8MMr2-LPDDR4 HW Rev 100 (1.6 MB, zip) - 09.07.2024

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

3D Step Model PicoCoreMX8MM-DDR3L HW Rev 120 (1.9 MB, zip) - 09.07.2024

PicoCore Carrier Board DSI/LVDS from Rev 1.50

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Carrier board PCoreBBDSI Hardware Documentation (703 KB, pdf) - 26.06.2025

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Carrier board PCoreBBDSI Schematic (2.9 MB, pdf) - 27.03.2025

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Carrier board PCoreBBDSI Design Files (17 MB, zip) - 28.03.2025

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Carrier board PCoreBBDSI Gerber Files (798 KB, zip) - 28.03.2025

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Carrier board PCoreBBDSI 3D Files (20 MB, zip) - 21.05.2025

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Carrier board PCoreBBDSI Placement (5.6 MB, pdf) - 28.03.2025

PicoCore Carrier Board DSI/LVDS Rev 1.10 to 1.40

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Carrier board PCoreBBDSI Hardware Documentation Rev 110 to 140 (879 KB, pdf) - 20.05.2025

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Carrier board PCoreBBDSI Schematic Rev 110 to 140 (2.9 MB, pdf) - 20.06.2024

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Carrier board PCoreBBDSI Design Files (14 MB, zip) - 25.09.2024

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Carrier board PCoreBBDSI Gerber Files (772 KB, zip) - 09.09.2021

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Carrier board PCoreBBDSI 3D Files (21 MB, zip) - 15.12.2021

Verwendung

Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.

Download

Carrier board PCoreBBDSI Placement (5.7 MB, pdf) - 09.09.2021

Link zum Forum

Support finden Sie jederzeit in unserem Forum.

Aktuelle Beiträge

08 Jul, 15:27	i.MX8M-Plus OSM specific Linux Release Y2025.04 (Yocto 4.0)
08 Jul, 15:00	i.MX8M-Mini OSM specific Linux Release Y2024.10.1 (Yocto 4.0)
07 Jul, 11:56	HMDI Schematic
01 Jul, 11:15	How to power off USB?
30 Jun, 12:33	Two inputs change together (J1-54 and J1-63)
27 Jun, 07:35	etnaviv on armstoneA9r2 with fsimx6_etnaviv_defconfig and armstonea9r2dl.dtb from fsimx6-B2024.04
26 Jun, 09:46	New FSBUS Driver for Windows 10/11 IoT
25 Jun, 06:55	How to use c++ on rtd imx8ulp?
17 Jun, 11:01	Remote connect/debug
05 Jun, 11:54	How to enable HDMI video output

Link zum Forum

Support finden Sie jederzeit in unserem Forum.

Aktuelle Beiträge

08 Jul, 15:27	i.MX8M-Plus OSM specific Linux Release Y2025.04 (Yocto 4.0)
08 Jul, 15:00	i.MX8M-Mini OSM specific Linux Release Y2024.10.1 (Yocto 4.0)
07 Jul, 11:56	HMDI Schematic
01 Jul, 11:15	How to power off USB?
30 Jun, 12:33	Two inputs change together (J1-54 and J1-63)
27 Jun, 07:35	etnaviv on armstoneA9r2 with fsimx6_etnaviv_defconfig and armstonea9r2dl.dtb from fsimx6-B2024.04
26 Jun, 09:46	New FSBUS Driver for Windows 10/11 IoT
25 Jun, 06:55	How to use c++ on rtd imx8ulp?
17 Jun, 11:01	Remote connect/debug
05 Jun, 11:54	How to enable HDMI video output

Computer on Module		mit NXP i.MX 8M Mini
Ein weiteres Mitglied der neuen, kompakten PicoCore™ Computer On Module Produktfamilie wird mit der NXP i.MX 8M Mini CPU angeboten. Die Größe von nur 35 x 40mm erlaubt den Einsatz in kompakten Gehäusen. Das Modul zeichnet sich durch sehr gute Performance aus und ist bestens für sichere Cloudverbindungen geeignet. Heterogenes Multikern Prozessorkonzept Der i.MX 8M Mini ist NXPs erster heterogener embedded Multikern Applikationsprozessor. Er vereint High-Performance Computing, Energieeffizienz, verbesserte Systemsicherheit, und embedded Security, was benötigt wird um das Wachstum von schnellwachsendem Edge Node Computing, dem Streamen von Multimedia und Anwendungen für maschinelles Lernen voranzutreiben. Das Herzstück des Prozessors ist ein skalierbarer Kernkomplex mit bis zu vier ARM^® Cortex^®-A53 Kernen mit bis zu 2GHz, plus einem Cortex^®-M4 für Echtzeitverarbeitung mit 400+ MHz. Der i.MX 8M Mini verfügt über eine 1080p Hardware Videobeschleunigung zur Umsetzung von Zwei-Weg Videoapplikationen. 2D und 3D Grafik bieten eine umfangreiche visuelle HMI Erfahrung. ➜ mehr Informationen zum NXP i.MX 8M Mini Applikationsprozessor Langzeitverfügbarkeit bis 2034 Ein weiteres Merkmal ist die lange Verfügbarkeit bis mindestens 2034.		Ausstattung und Schnittstellen Die PicoCore™MX8MM verfügt über ausreichend Speicher (RAM, SLC NAND Flash, eMMC Flash). Das Modul bietet viele Schnittstellen auf den 2x 100 poligen Steckverbindern. Ein Teil der Schnittstellen sind per default festgelegt (Schnittstellen-FIX) und auch soweit möglich auf anderen PicoCore™ Modulen Verfügbar. Dazu gehören 2x Serielle (für Debug Zwecke), 2x Ethernet, 1x USB Host, 1x USB Device, 1x CAN, 1x I²C (für den Anschluss von externen Touchkontrollern) und analoge Audiosignale (Line In/ Out/ Mic/ HP). Bedingt durch die Mehrfachbelegung von Signalleitungen der CPU mit unterschiedlichen Schnittstellen, besteht die Möglichkeit durch Registry Einträge die gewünschten Schnittstellen auszuwählen. Diesen Bereich nennen wir Schnittstellen-FLEX. Eine Liste mit den möglichen Schnittstellen und auch der Pinzuordnung am Steckverbinder finden Sie in der Hardwarespezifikation. Bitte beachten Sie, nicht alle verfügbaren Schnittstellen sind gleichzeitig verfügbar. Zur Displayansteuerung steht eine MIPI-DSI Schnittstelle mit bis zu vier Lanes oder eine 24bit LVDS Schnittstelle (bis FullHD) und bis zu vier Lanes zur Verfügung. Betriebssystem Das für die PicoCore™MX8MM angepasste Betriebssystem ist Linux. Es wird sowohl Buildroot als auch Yocto unterstützt. Die Betriebssysteme unterstützen alle Schnittstellen, dadurch kann eine einfache Softwareentwicklung ohne große Hardwarekenntnisse gewährleistet werden.

Computer on Module

mit NXP i.MX 8M Mini

Ein weiteres Mitglied der neuen, kompakten PicoCore™ Computer On Module Produktfamilie wird mit der NXP i.MX 8M Mini CPU angeboten.
Die Größe von nur 35 x 40mm erlaubt den Einsatz in kompakten Gehäusen. Das Modul zeichnet sich durch sehr gute Performance aus und ist bestens für sichere Cloudverbindungen geeignet.

Heterogenes Multikern Prozessorkonzept

Der i.MX 8M Mini ist NXPs erster heterogener embedded Multikern Applikationsprozessor. Er vereint High-Performance Computing, Energieeffizienz, verbesserte Systemsicherheit, und embedded Security, was benötigt wird um das Wachstum von schnellwachsendem Edge Node Computing, dem Streamen von Multimedia und Anwendungen für maschinelles Lernen voranzutreiben.
Das Herzstück des Prozessors ist ein skalierbarer Kernkomplex mit bis zu vier ARM^® Cortex^®-A53 Kernen mit bis zu 2GHz, plus einem Cortex^®-M4 für Echtzeitverarbeitung mit 400+ MHz.
Der i.MX 8M Mini verfügt über eine 1080p Hardware Videobeschleunigung zur Umsetzung von Zwei-Weg Videoapplikationen. 2D und 3D Grafik bieten eine umfangreiche visuelle HMI Erfahrung.

➜ mehr Informationen zum NXP i.MX 8M Mini Applikationsprozessor

Langzeitverfügbarkeit bis 2034

Ein weiteres Merkmal ist die lange Verfügbarkeit bis mindestens 2034.

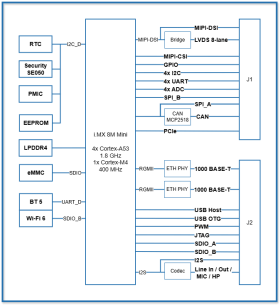

Ausstattung und Schnittstellen

Die PicoCore™MX8MM verfügt über ausreichend Speicher (RAM, SLC NAND Flash, eMMC Flash).

Das Modul bietet viele Schnittstellen auf den 2x 100 poligen Steckverbindern.

Ein Teil der Schnittstellen sind per default festgelegt (Schnittstellen-FIX) und auch soweit möglich auf anderen PicoCore™ Modulen Verfügbar. Dazu gehören 2x Serielle (für Debug Zwecke), 2x Ethernet, 1x USB Host, 1x USB Device, 1x CAN, 1x I²C (für den Anschluss von externen Touchkontrollern) und analoge Audiosignale (Line In/ Out/ Mic/ HP).

Bedingt durch die Mehrfachbelegung von Signalleitungen der CPU mit unterschiedlichen Schnittstellen, besteht die Möglichkeit durch Registry Einträge die gewünschten Schnittstellen auszuwählen. Diesen Bereich nennen wir Schnittstellen-FLEX. Eine Liste mit den möglichen Schnittstellen und auch der Pinzuordnung am Steckverbinder finden Sie in der Hardwarespezifikation.

Bitte beachten Sie, nicht alle verfügbaren Schnittstellen sind gleichzeitig verfügbar.

Zur Displayansteuerung steht eine MIPI-DSI Schnittstelle mit bis zu vier Lanes oder eine 24bit LVDS Schnittstelle (bis FullHD) und bis zu vier Lanes zur Verfügung.

Betriebssystem

Das für die PicoCore™MX8MM angepasste Betriebssystem ist Linux. Es wird sowohl Buildroot als auch Yocto unterstützt. Die Betriebssysteme unterstützen alle Schnittstellen, dadurch kann eine einfache Softwareentwicklung ohne große Hardwarekenntnisse gewährleistet werden.

PicoCore™MX8MM

Computer On Module mit NXP i.MX 8M Mini CPU

Software

Displays

Touch-Kits

Kabel

Adapter

Steckverbinder

Workshops

Sonstiges

Varianten

Starterkit

Buildroot und Yocto

FreeRTOS

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Verwendung

Link zum Forum

Aktuelle Beiträge

Link zum Forum

Aktuelle Beiträge

Heterogenes Multikern Prozessorkonzept

Langzeitverfügbarkeit bis 2034

Ausstattung und Schnittstellen

Betriebssystem

Support

Anschrift
