efus™A53LS
Computer On Module mit NXP QorlQ® LS1012A (Layerscape) Prozessor
|
Für den Start in die Entwicklung empfehlen wir:
|
efus™A53LS | ||
Status | Muster | |
CPU | ||
Typ | NXP QorlQ LS1012A (Layerscape) | |
Kern | ARM Cortex-A53 | |
Anzahl der Kerne | 1 | |
Frequenz | max. 800MHz | |
L2-Cache | 64 kB | |
Betriebssystem | ||
Linux | Yocto (uboot installiert) |
|
Speicher | ||
Flash | max. 64MB QSPI NOR | |
RAM | max. 512MB DDR3 | |
Schnittstellen | ||
SD-Karte | 1x extern (opt.) | |
Ethernet | 2x 100/1000Mb | |
WLAN | IEEE802.11b/g/n/ac* | |
BT | BT 2.1 + EDR, 4.x LE mit Antennenbuchse opt. Chipantenne |
|
USB Host | 1x OTG | |
CAN | 1x (opt.) | |
UART | 1x | |
I2C | 2x | |
SPI | 1x (opt.) | |
Digital I/O | max. 27 | |
PCIe | 1x | |
SATA | 1x | |
RTC | on board/ extern IC | |
Display | ||
Allgemein | ||
Stromversorgung | +5VDC/ ±5% | |
Leistungsaufnahme | 1W typ. | |
Betriebstemperaturbereich | 0°C - +70°C opt. -20°C - +85°C |
|
Größe | 47x62.1x11mm (LxBxH) |
|
Gewicht | ~15g | |
Minimale Verfügbarkeit | 2031 |
efus™A53LS-V1-LIN | |
Status | Muster |
CPU | - |
Typ | NXP QorlQ LS1012A (Layerscape) |
Kern | ARM Cortex-A53 |
Anzahl der Kerne | 1 |
Frequenz | max. 800MHz |
L2-Cache | 64 kB |
Betriebssystem | - |
Linux | Yocto (uboot installiert) |
Speicher | - |
Flash | max. 64MB QSPI NOR |
RAM | max. 512MB DDR3 |
Schnittstellen | - |
Ethernet | 2x 100/1000Mb |
WLAN | IEEE802.11b/g/n/ac* |
BT | BT 2.1 + EDR, 4.x LE mit Antennenbuchse opt. Chipantenne |
USB Host | 1x OTG |
UART | 1x |
I2C | 2x |
SPI | 1x (opt.) |
Digital I/O | max. 27 |
PCIe | 1x |
SATA | 1x |
RTC | on board/ extern IC |
Display | - |
Allgemein | - |
Stromversorgung | +5VDC/ ±5% |
Leistungsaufnahme | 1W typ. |
Betriebstemperaturbereich | 0°C - +70°C |
Größe | 47x62.1x11mm (LxBxH) |
Gewicht | ~15g |
Minimale Verfügbarkeit | 2031 |
efus™A53LS-V1-LIN |
MXM-2 Steckverbinder Geeignet, um die efus™- oder QBliss-Module über Goldfingerkontakte anzuschließen. Bestellnr.: B.MST.2R230PL.1 |
43,- € | |||
Workshops Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot Bestellnr.: NDCU-WS1 |
Anfrage | |||
efus™ Latch Geeignet, um die efus™-Module auf Ihrem Basisboard zu befestigen. Bestellnr.: B.MST.VR.5 |
36,- € | |||
Patch Antenne Patch Antenne für WLAN/BT (2.4 GHz) zum Anschluss an F&S Boards mit WLAN/BT Antennenbuchse Bestellnr.: B.ANT.5 |
10,- € | |||
Display Anpassung (RGB oder LVDS Display unter Linux) Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree enthält die passenden Eintragungen für Ihr Display. Bestellnr.: EW-SW |
700,- € | |||
Display Anpassung (MIPI-DSI Display unter Linux) Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display. Bestellnr.: EW-SW-MIPI-DSI-Linux |
1,000,- € |
Das Linux BSP (multiplatform-linux-f+s-V2.0) beinhaltet den von F&S angepassten Linux Kernel Source Code (v3.3.7), den angepassten U-Boot Source Code (2012.07) und ein angepasstes Buildroot (2012.08), sowie unsere Cross-Toolchain. Zudem sind unsere standard Binaries des Linux Kernel Images, U-Boot und ein UBIFS Root Filesystem beigefügt. Um einen ersten Eindruck zu gewinnen, sind in dem auf Buildroot basierenden Root Filesystem unter anderem folgende Features installiert:
Busybox 1.20.x, gdb 6.8, alsa-utils, gstreamer, madplay, directFB, fbv, X.Org rel-7.5, Matchbox, feh, X11vnc, openssl, openssh, freetype, glib2, tslib, libv4l, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp.
Das BSP enthält auch die First-Steps Dokumentation, sowie Beispielapplikationen.
efusA53LS - Product Flyer
- Deutsch (818 KB, pdf) - 05.04.2018
- English (814 KB, pdf) - 05.04.2018
- efus Standard (678 KB, pdf) - 30.10.2015
- Customer Specific Boards (93 KB, pdf) - 20.09.2017
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Varianten
efus™A9Xr2-V2-W13 NXP i.MX 6SoloX Cortex-A9 + Cortex-M4, 512MB RAM, 256MB Flash, 2x Gb Ethernet, 2x CAN, Audio, PCIe, Parallel 8bit Kamera, Touch, LVDS, RGB, 0°C - +70°C, 5V Versorgung, Windows Embedded Compact 2013 Bestellnr.: efusA9Xr2-V2-W13 |
Anfrage | |||
efus™A9Xr2-V2-LIN NXP i.MX 6SoloX Cortex-A9 + Cortex-M4, 512MB RAM, 256MB Flash, 2x Gb Ethernet, 2x CAN, Audio, PCIe, Parallel 8bit Kamera, Touch, LVDS, RGB, 0°C - +70°C, 5V Versorgung, Linux Buildroot/Yocto Bestellnr.: efusA9Xr2-V2-LIN |
Anfrage | |||
efus™A9Xr2-V4-W13 NXP i.MX 6SoloX Cortex-A9 + Cortex-M4, 1GB RAM, 256MB Flash, min. 4GB eMMC, 2x Gb Ethernet, 2x CAN, Audio, WLAN, BT, PCIe, analog/Parallel 8bit Kamera, Touch, LVDS, RGB, 0°C - +70°C, 5V Versorgung, Windows Embedded Compact 2013 Bestellnr.: efusA9Xr2-V4-W13 |
Anfrage | |||
efus™A9Xr2-V4-LIN NXP i.MX 6SoloX Cortex-A9 + Cortex-M4, 1GB RAM, 256MB Flash, min. 4GB eMMC, 2x Gb Ethernet, 2x CAN, Audio, WLAN, BT, PCIe, analog/Parallel 8bit Kamera, Touch, LVDS, RGB, 0°C - +70°C, 5V Versorgung, Linux Buildroot/Yocto Bestellnr.: efusA9Xr2-V4-LIN |
Anfrage | |||
efus™A9Xr2-V5-LIN/-W13 NXP i.MX 6SoloX Cortex-A9 + Cortex-M4, 512MB RAM, 256MB Flash, Gb Ethernet, 2x CAN, Audio, WLAN, BT, PCIe, analog/Parallel 8bit Kamera, Touch, LVDS, RGB, 0°C - +70°C, 5V Versorgung, Linux Buildroot/Yocto oder Windows Embedded Compact 2013 Bestellnr.: efusA9Xr2-V5-LIN/-W13 |
Anfrage | |||
efus™A9X-V8-W13 NXP i.MX 6SoloX Cortex-A9 + Cortex-M4, 512GB RAM, 512MB Flash, 1x Gb Ethernet, 2x CAN, Audio, WLAN, BT, PCIe, analog/Parallel 8bit Kamera, Touch, LVDS, RGB, 0°C - +70°C, 5V Versorgung, Windows Embedded Compact 2013 Bestellnr.: efusA9X-V8-W13 |
Anfrage |
Starterkit
Link zum Forum
Support finden Sie jederzeit in unserem Forum.
Aktuelle Beiträge
12 Dec, 09:21 |
SPIDEV probe function not called |
11 Dec, 12:16 |
CANscan: Powerful CAN Bus Testing and Communication Tool with Avalonia UI |
10 Dec, 09:13 |
request to introduce a github repo also for the toolchain with corresponding history |
05 Dec, 06:29 |
WEC 2013: How to close UDP Ports 137 and 138 / how to disable NetBIOS over TCP/IP |
04 Dec, 12:48 |
New i.MX8MP GPU Driver |
04 Dec, 09:32 |
Prevent efusA9 with WEC 2013 from sending Device Info |
03 Dec, 08:58 |
Change to winter time |
02 Dec, 15:12 |
Question: eMMC vs NAND storage |
30 Nov, 11:59 |
armStone A5 in a Plexlog Datalogger |
27 Nov, 14:10 |
NETDCU-USB Loader, F&S Driver fails to load Code 10 |
Easy, Functional.. | ..Universal, Small | |
---|---|---|

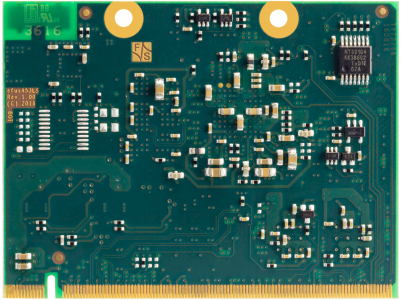

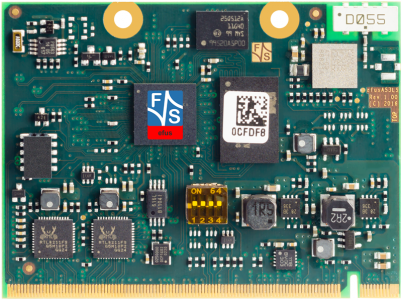

Mit der efus™A53LS wird ein weiteres kompaktes und preiswertes Modul im efus™ Formfaktor angeboten und ist perfekt geeignet für batteriebetriebene Applikationen mit vielen Schnittstellen wie Router oder IoT Netzwerke. Einfaches BasisboardZusammen mit einem einfachen Basisboard (EasyLayout), passt die nur 47 x 62mm kleine efus™ auch in kompakte Gehäuse. ProzessorDie efus™A53LS basiert auf einem NXP QorlIQ® LS1012A (Layerscape) Prozessor und beinhaltet einen ARM Cortex®-A53 Kern mit 800MHz. |
Langzeitverfügbarkeit bis 2031Ein weiteres Merkmal des NXP QorIQ® LS1012A (Layerscape) ist die lange Verfügbarkeit bis mindestens 2031. Die efus™A53LS verfügt über bis zu 512MB DDR3 DRAM und bis zu 64MB QSPI NOR Flash. Zahlreiche SchnittstellenDas Modul bietet Schnittstellen wie 2x 10/100/1000Mb Ethernet, WLAN, BT 4.0/4.1, 1x Serielle, USB 3.0 OTG, 1x CAN, 1x SDIO, 1x SATA und 1x PCIe. Das angepasste Linux unterstützt alle Schnittstellen, dadurch kann eine einfache Softwareentwicklung ohne große Hardwarekenntnisse gewährleistet werden. Natürlich ist die efus™A53LS pinkompatibel zu den anderen efus™ Modulen. |
