NXP i.MX 8M Plus
Machine Learning, Vision und Advanced Multimedia
|
|
F&S bietet mehrere Module mit i.MX8M Plus an:
armStoneMX8MP, efusMX8MP, PicoCoreMX8MP, OSM-8MP und , SMARC-8MP
 |
 |
 |
 |
 |
| armStone™MX8MP | efus™MX8MP | PicoCore™MX8MP | FS 8MP OSM-SF | SMARC™MX8MP | |
| Status | Production | Production | Production | Production | Production |
| CPU | - | - | - | - | - |
| Typ | NXP i.MX 8M Plus | NXP i.MX 8M Plus | NXP i.MX 8M Plus | NXP i.MX 8M Plus | NXP i.MX 8M Plus |
| Kern | ARM Cortex-A53 Cortex-M7 HiFi-4 DSP, NPU, ISP |
ARM Cortex-A53 Cortex-M7 HiFi-4 DSP, NPU, ISP |
ARM Cortex-A53 Cortex-M7 HiFi-4 DSP, NPU, ISP |
ARM Cortex-A53 Cortex-M7 HiFi-4 DSP, NPU, ISP |
ARM Cortex-A53 Cortex-M7 HiFi-4 DSP, NPU, ISP |
| Anzahl Kerne | 4x A53 + M7 | 4x A53 + M7 | 4x A53 + M7 | 4x A53 + M7 | 4x A53 + M7 |
| Frequenz | max. 1.8GHz + 800MHz | max. 1.8GHz + 800MHz | max. 1.8GHz + 800MHz | max. 1.8GHz + 800MHz | max. 1.8GHz + 800MHz |
| L2-Cache | 512kB | 512kB | 512kB | 512kB | 512kB |
| NPU | 2.3 TOPS | 2.3 TOPS | 2.3 TOPS | 2.3 TOPS | 2.3 TOPS |
| GPU | 2D, 3D: ES 3.1/3.0, CL™ 1.2, VG™ 1.1 | 2D, 3D: ES 3.1/3.0, CL™ 1.2, VG™ 1.1 | 2D, 3D: ES 3.1/3.0, CL™ 1.2, VG™ 1.1 | 2D, 3D: ES 3.1/3.0, CL™ 1.2, VG™ 1.1 | 2D, 3D: ES 3.1/3.0, CL™ 1.2, VG™ 1.1 |
| VPU | Decode: 1080p60 H.265, H.264, VP9, VP8 Encode: 1080p60 H.265, H.264 |
Decode: 1080p60 H.265, H.264, VP9, VP8 Encode: 1080p60 H.265, H.264 |
Decode: 1080p60 H.265, H.264, VP9, VP8 Encode: 1080p60 H.265, H.264 |
Decode: 1080p60 H.265, H.264, VP9, VP8 Encode: 1080p60 H.265, H.264 |
Decode: 1080p60 H.265, H.264, VP9, VP8 Encode: 1080p60 H.265, H.264 |
| Security | - | - | - | - | - |
| Secure Element | SE050 | SE050 | SE050 | - | SE050 |
| Betriebssystem | - | - | - | - | - |
| Linux | Yocto (uboot installed) |
Yocto (uboot installed) |
Yocto (uboot installed) |
Yocto (uboot installed) |
Yocto (uboot installed) |
| Windows | 10 Iot Enterprise (UEFI installed) |
- | 10 IoT Enterprise (UEFI installed) |
- | 10 IoT Enterprise (UEFI installed) |
| Echtzeit | FreeRTOS | FreeRTOS | FreeRTOS | FreeRTOS | FreeRTOS |
| Speicher | - | - | - | - | - |
| RAM | max. 8GB LPDDR4 x32 |
max. 8GB LPDDR4 x32 |
max. 8GB LPDDR4 x32 |
max. 8GB LPDDR4 x32 |
max. 8GB LPDDR4 x32 |
| Flash | EEPROM | EEPROM max. 512MB QSPI NAND |
EEPROM | 64kbit EEPROM | 64k EEPROM |
| eMMC | max. 128GB | max. 64GB | max. 128GB | max. 128GB | max. 128GB |
| Schnittstellen | - | - | - | - | - |
| SD-Karte | 1x µSD Slot | 2x SDIO | 2x SDIO | 2x SDIO | 1x SDIO |
| Ethernet | 2x Gbit | 2x 100/1000Mb | 2x 100/1000Mb opt. RGMII |
2x RGMII | 2x Gbit Phy |
| WLAN | 802.11 ac 802.11ax (r2) (2.4/ 5GHz) |
802.11 ac/a/b/g/n (2.4/ 5GHz) |
802.11 ac (2.4/ 5GHz) |
- | 802.11 ac (2.4/ 5GHz) |
| BT | 5.3 | 5.3 | 5.3 | - | 5.3 |
| USB Host | 4x 2.0 | 1x OTG 3.0 | 1x 3.0 | 1x OTG 3.0 | 1x 3.0 + 3x 2.0 |
| USB Device | 1x Type-C (OTG 3.0) | 1x OTG 3.0 | 1x OTG 3.0 | 1x OTG 2.0 | 1x OTG 2.0 |
| CAN | 2x CAN-FD | 2x CAN-FD | max. 2x | 2x CAN-FD | 2x CAN-FD |
| UART | 3x | 4x | max. 4x | 4x | 4x |
| I2C | 4x | 2x | max. 4x | 3x | 5x |
| SPI | 2x | 2x | max. 2x | 2x | 2x |
| Audio | IN/ OUT/ MIC/ Headphone opt. I2S |
I2S | Line In/ Out/ Mic/ Headphone opt. I2S |
2x I2S | 2x I2S |
| Digital I/O | max. 32 | 24 GPIO_A/_B/_C |
|||
| ADC | 4x | 4x | - | - | - |
| Touch Panel | via I2C or USB | via I2C or USB | via I2C or USB | via I2C or USB | via I2C or USB |
| Kamera | MIPI-CSI (4 lanes) |
1x MIPI-CSI (4 lanes) |
2x MIPI-CSI (4 lanes) |
MIPI CSI (4 lanes) |
2x MIPI-CSI (1x 4 lanes), (1x 2 lanes) |
| PCIe | 1x (SIM Card Slot) | 1x PCIe 3.0 (1 lane) |
1x PCIe 3.0 (1 lane) |
1x PCIe 3.0 (1 lane) |
1x PCIe 3.0 (1 lane) |
| RTC | PCF85263ATL | PCF85263ATL | PCF85263ATL | PCF85263ATL | PCF85263ATL |
| sonstige Schnittstellen | RS485, 4x PWM | - | max. 4x PWM, SPDIF, ESAI, SAI, SSI | 3x PWM, BL-PWM | - |
| Display | - | - | - | - | - |
| RGB | - | 18 Bit | - | - | - |
| LVDS | 2x 4 lanes | 2x 4 lanes | 2x 4 lanes | 1x 4 lanes | 2x 4 lanes |
| CRT/DVI | DVI | DVI | DVI | DVI | DVI |
| MIPI-DSI | 1x 4 lanes | 1x 4 lanes | 1x 4 lanes | 1x 4 lanes | 1x 4 lanes |
| Allgemein | - | - | - | - | - |
| V_IN | 5V DC / ±5% opt. 24V DC |
+5VDC/ ±5% | +4.5V - 5.5VDC | 5V DC/±5% | 5V DC/±5% |
| T_AMB | 0°C - +70°C -25°C - +70°C |
0°C - +70°C -25°C - +70°C -40°C - +70°C |
0°C - +70°C -25°C - +85°C -40°C - +85°C |
0°C - +70°C -25°C - +85°C -40°C - +85°C |
0°C - +70°C -25°C - + 85°C -40°C - + 85°C |
| Größe | 100x72x15mm | 47x62.1x11mm | 35x40mm | 30x30mm | 82x50mm |
| Verfügbarkeit | 2036+ | 2036+ | 2036+ | 2036+ | 2036+ |
| armStone™MX8MP | efus™MX8MP | PicoCore™MX8MP | FS 8MP OSM-SF | SMARC™MX8MP |
FS Solutions
- armStoneMX8MP (366 KB, pdf) - 13.02.2024
- efusMX8MP (484 KB, pdf) - 13.02.2024
- FS 8MP OSM-SF (764 KB, pdf) - 29.07.2025
- PicoCoreMX8MP (526 KB, pdf) - 01.05.2024
- SMARC 8MP (642 KB, pdf) - 05.08.2025
- NXP i.MX 8ULP - (external link)
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Linux - fsimx8mp
- Linux First Steps (7.2 MB, pdf) - 26.09.2025
- Linux on F&S Boards (10 MB, pdf) - 29.05.2026
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Verwendung
Mit dem Download akzeptieren Sie unsere Allgemeinen Geschäftsbedingungen.
Ausführliche Dokumente stehen direkt beim jeweiligen Produkt zur Verfügung.
Der i.MX 8M Plus von NXP ist ein leistungsstarker Anwendungsprozessor für industrielle Embedded-Systeme. Er kombiniert einen Quad-Core Arm Cortex-A53-Prozessor mit einer Cortex-M7-Echtzeit-CPU, einer 2,3 TOPS Neural Processing Unit (NPU), 3D-Grafikbeschleunigung sowie umfangreichen Multimedia- und Konnektivitätsfunktionen. Damit eignet sich der Prozessor besonders für Edge-KI, Machine Vision, HMI, Automatisierung und IoT-Anwendungen.

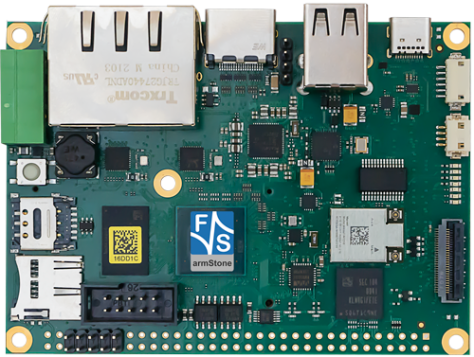

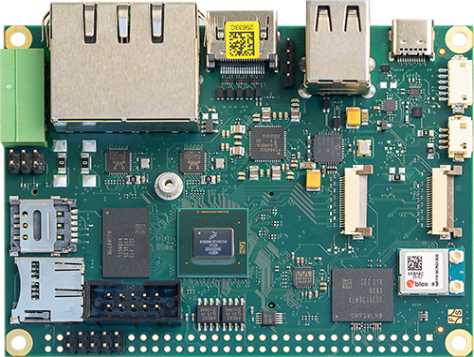

armStoneMX8MP
 |
Starterkit armStone™MX8MP Windows Starterkit mit armStoneMX8MP, Kühlkörper, 24V Netzteil, Antenne, Kabelkit, Zugangsdaten zu Dokumentation und Software Bestellnr.: aStoneMX8MP-SKIT-W |
360,- € |
PicoCoreMX8MP
 |
Starterkit PicoCore™MX8MP Linux NXP i.MX 8M Plus Evaluation Board PicoCore™MX8MP-V4I-LIN, Basisboard, Display, Kabelkit, Zugangsdaten zu Dokumentation und Software Bestellnr.: PCoreMX8MP-SKIT-LIN |
360,- € | ||
|
Starterkit PicoCore™MX8MP Windows 10 IoT NXP i.MX8M Plus with Windows 10 IoT evaluation kit. Includes carrier board, 7" LVDS PCAP display and access to software and documentation. Bestellnr.: PCoreMX8MP-SKIT-W10 |
360,- € |
FS 8MP OSM-SF
 |
Starterkit FS 8MP OSM-SF Linux Starterkit für FS 8MP OSM-SF mit Baseboard, OSM-Adapter, Kabelkit, 7" LVDS Display, Heat Spreader, Zugangsdaten zu Dokumentation und Software Bestellnr.: OSM8MPL-SKIT-LIN |
360,- € |
efusMX8MP
 |
Starterkit efus™MX8MP Linux efus™MX8MP-V5-LIN, Basisboard, Display, Kabelkit, Zugangsdaten zu Dokumentation und Software Bestellnr.: efusMX8MP-SKIT-LIN |
360,- € |

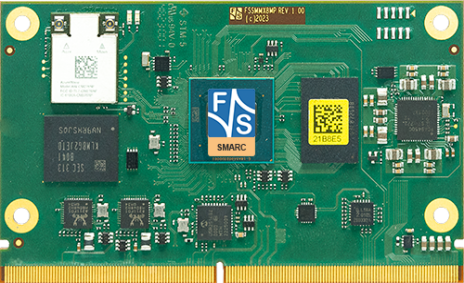

SMARC 8MP
 |
Starterkit SMARC™MX8MP Linux Starterkit für FS SMARC™MX8MP mit Basisboard, 7" LVDS Display mit PCAP Touch, Kabelkit, Zugangsdaten zu Dokumentation und Software Bestellnr.: FSSM8MP-SKIT-LIN |
360,- € |
| Architektur | Typ | Release Name | NBoot | Bootloader | UEFI | Kernel | OS | Help File | Software | VM |
|---|---|---|---|---|---|---|---|---|---|---|
| FSIMX8MP | Yocto | fsimx8mp-Y2025.12 | U-Boot 2024.04 | Linux 6.6.112 | Yocto 5.0.14 Scarthgap |
|
||||
| FSIMX8MP | Windows | iMX8MP_W10_V120 | nboot-fsimx8mp-iot-2024.06.1 | U-Boot uboot-fsimx8mp-iot-2024.08 | uefiIMX8MP_X_12 | 1.2 | Windows 10 Iot LTSC 2021 |
|
||
| FSIMX8MP | FreeRTOS | fsimx8mp-V2024.09 | sdk-2.15.0 |
|
||||||
| FSIMX8MP | Yocto | fsimx8mp-Y2024.07.2 | U-Boot v2021.04-fs1.3 | Linux v5.15.197-2.2.0-fs1.0 | Yocto 4.0.32 Kirkstone |
