QNX
Deterministisches Echtzeitbetriebssystem
In Branchen, in welchen Zuverlässigkeit und zeitliche Vorhersagbarkeit von höchster Bedeutung sind, beweist sich QNX als ein bewährter Marktführer.
- Microkernel-Architektur: nur notwendige Dienste im Kernel
- Vorhersehbare Latenzen auch unter hoher Systemlast
- Treiber, Dateisysteme und Anwendungen laufen als isolierte Benutzerprozesse
- Kein Kernel-Neustart erforderlich bei Fehlern
- Fehlerisolierung erhöht Zuverlässigkeit und Sicherheit
Sicherheitsstandards und Zertifizierung
- ISO 26262 - ASIL D (Funktionale Sicherheit in Kraftfahrzeugen)
- IEC 61508 - SIL 3 (Funktionale Sicherheit sicherheitsbezogener elektronischer Systeme)
- IEC 62304 - Klasse C (Medizinische Software)
- IEC 62061 / ISO 13849 / ISO 25119 (Maschinen- und Landwirtschaftssysteme)
- Weitere Standards
Unser BSP
- Leicht anpassbar auf Ihre Hardware
- Schnelle Image-Installation, welche die Bereitstellung beschleunigt

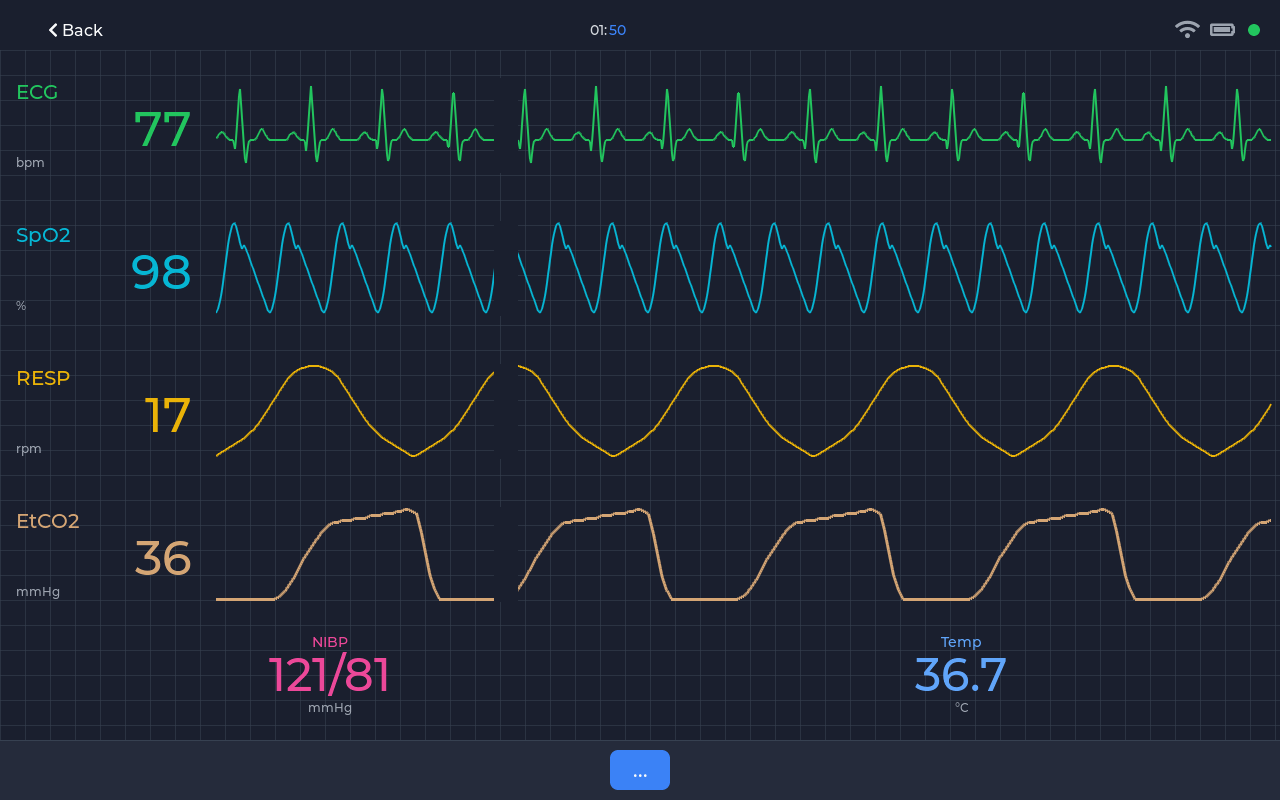

- GUI-Erstellung über LVGL
- Gemessene Bootzeit bis zur grafischen Oberfläche: 2,5 Sekunden inkl. U-Boot

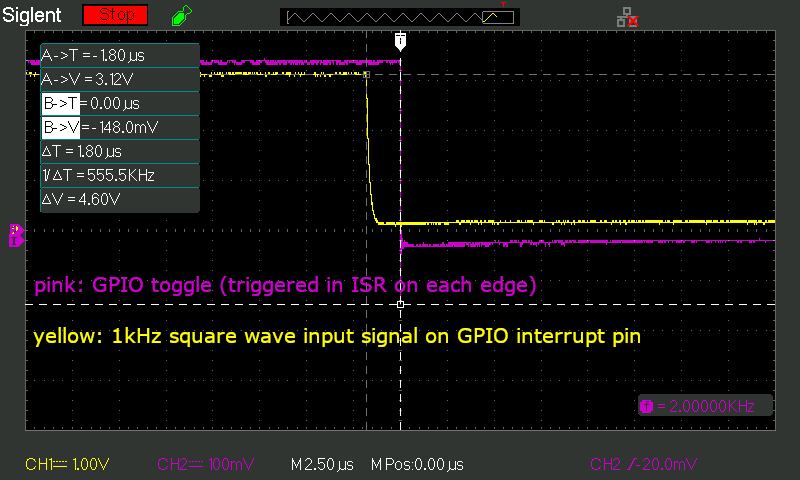

Messung der Interrupt-Latenz
- Die Interrupt-Latenz wurde hardwareseitig mit einem Oszilloskop gemessen:
- 1kHz Rechtecksignal als Trigger auf einen GPIO-Interrupt
- ISR schaltet einen zweiten GPIO bei jeder Flanke
- Ergebnis: Interrupt-Latenz von 1,8µs
| PicoCore™MX93-V3XI | |
| Status | Production |
| CPU | - |
| Typ | NXP i.MX 93 |
| Kern | ARM Cortex-A55 Cortex-M33 NPU |
| Anzahl Kerne | 2x A55 + M33 |
| Frequenz | 1.7GHz + 250MHz |
| L2-Cache | 2x64kB L2 + 256kB L3 |
| NPU | 0.5 TOPS |
| GPU | PXP |
| Security | - |
| Secure Element | Edgelock Secure Enclave |
| Betriebssystem | - |
| Linux | Yocto (uboot installed) |
| Echtzeit | FreeRTOS |
| Speicher | - |
| Flash | EEPROM |
| eMMC | 8GB |
| RAM | 1GB LPDDR4 |
| Schnittstellen | - |
| SD-Karte | 2x SDIO |
| Ethernet | 2x 100/1000 Mb |
| USB Host | 1x 2.0 |
| USB Device | 1x OTG 2.0 |
| CAN | 2x CAN-FD |
| UART | 8x |
| I2C | 6x |
| SPI | 8x |
| Audio | Line In/ Out/ Mic/ Headphone |
| Digital I/O | |
| ADC | 4x |
| Touch Panel | via I2C or USB |
| Kamera | MIPI-CSI (2 lanes) |
| RTC | PCF85263ATL |
| sonstige Schnittstellen | max. 4x PWM, SPDIF, ESAI, SAI, SSI |
| Display | - |
| LVDS | 1x 4 Lanes |
| MIPI-DSI | 1x 4 Lanes |
| Allgemein | - |
| V_IN | +3.8V bis 5.5VDC |
| T_AMB | -40°C - +85°C |
| Größe | 35x40mm |
| Verfügbarkeit | 2038+ |
| PicoCore™MX93-V3XI |
QNX
- QNX Homepage - (external link)
Ausführliche Dokumente stehen direkt beim jeweiligen Produkt zur Verfügung.
| Schnittstelle | PicoCoreMX93 |
|---|---|
| Kommunikation | |
| CAN_A | ✔ |
| CAN_B | ✔ |
| ETH_A | ✔ |
| ETH_B | ✔ |
| I2C_A | ✔ |
| I2C_B | ✔ |
| I2C_C | ✔ |
| I2C_D | ✔ |
| UART_A | ✔ |
| UART_B | ✔ |
| UART_C | ✔ |
| UART_D | ✔ |
| WIFI/BT | N/A |
| PCIe | N/A |
| USB_HOST | ✔ |
| USB_C | ✔ |
| Audio / Multimedia | |
| Audio | Not supported by QNX 8.0 yet |
| Graphics | |
| LVDS | ✔ |
| GPU | ✔ 2D GPU PXP |
| Touch | ✔ |
| Storage | |
| eMMC | ✔ |
| SD_A | ✔ |
| Expansion / High Speed | |
| Wifi / Bluetooth | N/A |
| PCIe | N/A |
| Control | |
| PWM_A | |
| PWM_B | |
| Timing | |
| RTC | Coming soon... |
Software
| Architektur | Typ | Release Name | NBoot | Bootloader | OS | Help File | Software |
|---|---|---|---|---|---|---|---|
| FSIMX93 | QNX | fsimx93-QNX800 | 2025.08.1 | U-Boot 2025.08 | 8.0.0 |
 |
Starterkit PicoCore™MX93 QNX PicoCoreMX93 mit Baseboard und Kabel, inkl. PicoCoreMX93, Trägerplatine, Kabel-Kit, 7“ LVDS-Display mit PCAP Touch und Kabel-Kit, Zugang zu Dokumentation und Software Bestellnr.: PCoreMX93-SKIT-QNX |
360,- € |
