Starterkit SMARC™MX8MP Linux



Starterkit SMARC™MX8MP Linux
  360,- €
ohne MWSt.

Starterkit für FS SMARC™MX8MP mit Basisboard, 7" LVDS Display mit PCAP Touch, Kabelkit, Zugangsdaten zu Dokumentation und Software

FSSMMX8MP TOP
SMARC™MX8MP-V4I-LIN
NXP i.MX8M Plus Quad 1,6GHz VPU NPU ISP, 2GB LPDDR4, 32GB eMMC, 2xLVDS, SECO, RTC, 2x Gbit LAN, USB Hub, WLAN/BT 2.4/5GHz, 64kB EEPROM, -25...+85°C
Bestellnr.: FSSM8MP-V4I-LIN

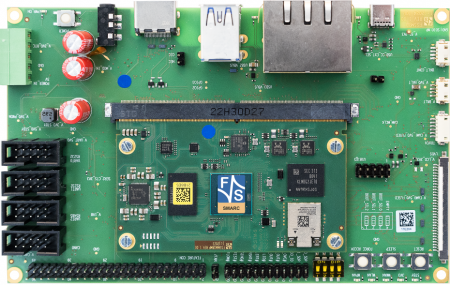

FSSMMX8MP FSSMBB TOP small
SMARC™ Baseboard
Zum Anschluss von USB 2.0 (OTG), SD-Karte, Serielle, I²C, Ethernet, CAN, mPCIe, Audio (In/ Out/ Mic/ Headphone), MIPI-CSI und MIPI-DSI / LVDS.
Bestellnr.: FSSMBB-FERT1B

LCD 7 LVDS 1 front web
7” LVDS Display mit PCAP Touch (langzeitverfügbar)
7” LVDS LCD Display mit PCAP Touch
Bestellnr.: LCD.7.LVDS.1

B.MKAB
LVDS/MIPI Adapter Kabel
LVDS/MIPI Kabel zum Anschluss an LCD.7.LVDS.1, LCD.10.LVDS.1 und ADP-MIPI2LVDS1
Bestellnr.: B.MKAB.44


Backlight Kabel
Backlight Kabel zum Anschluss der 7"/10" LVDS Displays (LCD.7.LVDS.1 und LCD.10.LVDS.1).
Bestellnr.: B.MKAB.35

starterkit cable kit
Kabelkit
USB Device Kabel, Ethernet Kabel, RS232 Adapter, Nullmodem Kabel, Stecker (power plug) und USB Stick mit Zugangscode zur Software und Dokumentation (notwendig für den Entwicklungsstart).
Bestellnr.: SINTF-CABKIT4

bant6
Patch Antenne
Patch Antenne für WLAN/BT (2.4/ 5 GHz) zum Anschluss an F&S Boards mit WLAN/BT Antennenbuchse.
Bestellnr.: B.ANT.6

MHS.SMARC.1 Board Oblique
Heat Sink SMARC
Heat Sink zur Kühlung von SMARC Boards.
Bestellnr.: MHS.SMARC.1

Software

software accessory Secure Boot as a Service
Secure Boot as a Service beinhaltet die Signierung (Schutz gegen Manipulation) und ggf. Verschlüsselung (Schutz des geistigen Eigentums) durch F&S Elektronik Systeme.
Bestellnr.: Linux-SBS		 500,- €

software accessory Display Anpassung (RGB oder LVDS Display unter Linux)
Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree enthält die passenden Eintragungen für Ihr Display.

Bestellnr.: EW-SW		 700,- €

software accessory Display Anpassung (MIPI-DSI Display unter Linux)
Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display.

Bestellnr.: EW-SW-MIPI-DSI-Linux		 1,000,- €


DSI-Linux,Linux-SBS"]

Displays und Displaykits

LCD 7 LVDS 1 front web 7” LVDS Display mit PCAP Touch (langzeitverfügbar)
7” LVDS LCD Display mit PCAP Touch
Bestellnr.: LCD.7.LVDS.1		 89,- €

LCD 10 LVDS 1 front web 10” LVDS Display mit PCAP Touch (langzeitverfügbar)
10” LVDS LCD Display mit PCAP Touch
Bestellnr.: LCD.10.LVDS.1		 130,- €

BLCD22front 3.5" MIPI-DSI Display mit PCAP Touch (langzeitverfügbar)
3.5" TFT (640x480) MIPI-DSI Display mit PCAP Touch (TFT-3.5"-MIPI-DSI-PCAP Touch)
Bestellnr.: B.LCD.22		 80,- €


Touch-Kits

SINTF ADP EDTTOUCH2 PCAP Touch Kit für EDT
Zum Anschluss eines EDT PCAP Touch
Bestellnr.: ADP-EDTTOUCH2		 35,- €


Kabel

B.MKAB LVDS/MIPI Adapter Kabel
LVDS/MIPI Kabel zum Anschluss an LCD.7.LVDS.1, LCD.10.LVDS.1 und ADP-MIPI2LVDS1
Bestellnr.: B.MKAB.44		 12,- €

B.MKAB53 LVDS Kabel
LVDS Kabel mit JAE FI X30 auf der einen Seite und offenen Enden auf der anderen Seite.
Bestellnr.: B.MKAB.53		 22,- €

Backlight Kabel
Backlight Kabel zum Anschluss der 7"/10" LVDS Displays (LCD.7.LVDS.1 und LCD.10.LVDS.1).
Bestellnr.: B.MKAB.35		 7,- €

B.MKAB47 Kapazitiv-Touch Kabel
6-poliges Kabel mit passendem Stecker zum Anschluss eines I2C Touchs an F&S-Boards.
Bestellnr.: B.MKAB.47		 10,- €


Adapter

ADP NT24V2 OBLIQUE TOP Power Adapter
Ermöglicht es, die armStone™ und PicoCore™ Module mit bis zu 24V zu versorgen.
Bestellnr.: ADP-NT24V3		 40,- €

ADP mPCIe WLAN OBLIQUE mPCIe Modul mit WLAN/BT
mPCIe-Full-Mini Type F1 oder mPCIe-Half-Mini Type H1 Modul mit WLAN 2.4/ 5 GHz und BT5.0 LE

Bestellnr.: ADP-mPCIe-WLAN		 40,- €


Workshops

linux windows embedded compact workshop Secure Boot as a Package
Secure Boot as a Package beinhaltet einen Workshop, in dem Sie lernen, wie Sie das Thema Secure Boot selbst umsetzen. Zusätzlich erhalten Sie eine User Tool Software.
Bestellnr.: WS-SBP		 500,- €

linux windows embedded compact workshop Workshops
Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot
Bestellnr.: NDCU-WS1		 Anfrage

Sonstiges

bant6 Patch Antenne
Patch Antenne für WLAN/BT (2.4/ 5 GHz) zum Anschluss an F&S Boards mit WLAN/BT Antennenbuchse.
Bestellnr.: B.ANT.6		 3,- €

USBSTICK1 USB Stick
USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards.
Bestellnr.: USBSTICK.1		 20,- €

B.CON.MXM3.1 MXM-3 Steckverbinder
Dieser Stecker ermöglicht die Kontaktierung der verschiedenen SMARC-Module über die Goldfingerkontakte der Baugruppe.
Bestellnr.: B.CON.MXM3.1		 Anfrage
MHS.SMARC.1 Board Oblique Heat Sink SMARC
Heat Sink zur Kühlung von SMARC Boards.
Bestellnr.: MHS.SMARC.1		 Anfrage

Varianten

FSSMMX8MP TOP SMARC™MX8MP-V3-LIN

Bestellnr.: FSSM8MP-V3-LIN		 Anfrage
FSSMMX8MP TOP SMARC™MX8MP-V4-LIN

Bestellnr.: FSSM8MP-V4-LIN		 Anfrage
FSSMMX8MP TOP SMARC™MX8MP-V4I-LIN
NXP i.MX8M Plus Quad 1,6GHz VPU NPU ISP, 2GB LPDDR4, 32GB eMMC, 2xLVDS, SECO, RTC, 2x Gbit LAN, USB Hub, WLAN/BT 2.4/5GHz, 64kB EEPROM, -25...+85°C
Bestellnr.: FSSM8MP-V4I-LIN		 Anfrage
FSSMMX8MP TOP SMARC™MX8MP-V2-LIN

Bestellnr.: FSSM8MP-V2-LIN		 Anfrage

Starterkit

FSSMMX8MP FSSMBB TOP small Starterkit SMARC™MX8MP Linux
Starterkit für FS SMARC™MX8MP mit Basisboard, 7" LVDS Display mit PCAP Touch, Kabelkit, Zugangsdaten zu Dokumentation und Software
Bestellnr.: FSSM8MP-SKIT-LIN		 360,- €


Yocto

Architektur Typ Release Name Bootloader Kernel OS Help File Software VM
FSIMX8MP FreeRTOS fsimx8mp-V2024.09 sdk-2.15.0
FSIMX8MP Yocto osm8mp-Y2025.04 U-Boot 2021.04 Linux 5.15.160 Yocto 4.0.20 Kirkstone
FSIMX8MP Yocto fsimx8mp-Y2024.07 U-Boot 2021.04 Linux 5.15.160 Yocto 4.0 Kirkstone

Für i.MX8M Plus hat F&S Yocto angepasst. Zusätzlich stellt F&S ein BSP für FreeRTOS bereit. Dieses FreeRTOS BSP erleichtert die Nutzung von Funktionen des Cortex-M7.

Yocto hat sich in den letzten Jahren als Standard für Linux-Buildumgebungen etabliert. Unsere Standardkonfiguration, die einen ersten Eindruck von der Funktionalität des Moduls vermitteln soll, umfasst folgende Features: Busybox, gdb, alsa-utils, gstreamer, fbv, X11R7, matchbox, feh, openssl, openssh, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp und vieles mehr.

Das BSP beinhaltet die von F&S angepassten Quelltextpakete von U-Boot, Linux-Kernel und Yocto. Außerdem ist unsere Cross-Toolchain beigefügt, einige Beispielsapplikationen, sowie alle Binaries in der Standardkonfiguration. Und nicht zuletzt sind ausführliche Dokumente zur Hardware enthalten sowie die First-Steps-Dokumentation für den leichten Einstieg.

F&S bietet auch eine Virtuelle Maschine (basierend auf VirtualBox) mit einem installierten Linux basierend auf der Distribution Fedora zum kostenlosen Download an. Alle zum Übersetzen unserer Software notwendigen Pakete sind bereits installiert. Ebenfalls sind alle Services (NFS, TFTP) zum Arbeiten mit unseren Boards installiert. Unser BSP liegt ausgepackt und vorkompiliert in den richtigen Verzeichnissen. Mit dieser virtuellen Maschine spielt es keine Rolle ob sie als Host Windows oder Linux verwenden. Einfach die VHD downloaden, in VirtualBox importieren und die Entwicklung kann sofort beginnen.

FreeRTOS

Die CPU  NXP i.MX8M Plus verfügt neben den vier Cortex-A53 Kernen auch über einen Cortex-M7 Kern. Der Cortex-M7 Kern ist besonders für Echtzeitaufgaben geeignet oder zur Stromeinsparung geeignet.

F&S bietet für die Verwendung des Cortex-M7 ein komplett getestetes BSP für FreeRTOS oder Bare Metal Anwendung an.

Entwicklungsstart in unter einer Stunde
F&S Development Machine - Fedora 36


Zum schnellen Einstieg in die Entwicklung mit Linux stellen wir eine auf VirtualBox basierende virtuelle Festplatten VHD zum Download bereit. Die VHD verwendet Fedora 36 als Linux Distribution.

Mit dieser Maschine können Sie mit Ihrer Entwicklung in weniger als einer Stunde beginnen.

Für unsere Kunden ist die Maschine kostenlos.

login screen

VirtualBox ist ein leistungsstarkes Produkt für Firmenkunden und gleichzeitig auch die einzige professionelle Lösung, welche als Open Source Software unter den Bedingungen der GNU General Public License Version 2 frei erhältlich ist.
Die F&S Development Machine enthält vorinstallierte Board Support Packages für fsimx8mm, fsimx8mn und fsimx8mp (64 bit CPU).
In der VHD ist die passende F&S Toolchain installiert, der Source Code ist extrahiert und gebrauchsfertig.
Erforderliche System Packages und notwendige Tools sind ebenfalls bereits installiert.
Des weiteren enthält es eine konfigurierte Umgebung für QT Entwicklung mit Cross-Compile/ Debug Kit, Deployment Strategy und Demoapplikation.

qtcreator debugging 400px

Hinweis: Um die Development Machine herunterzuladen, müssen Sie auf unserer Website registriert sein.

➜ Mehr Informationen zur F&S Development Machine im F&S Support Forum
➜ Download F&S Development Machine - Fedora 36
➜ Quickstart Dokumentation

FSSM8MP - Product Flyer

FSSM8MP - Hardware

FSSM8MP - Linux
