FS 8MP OSM-SF-V2I

OSM Size S mit NXP i.MX 8MP CPU

Für den Start in die Entwicklung empfehlen wir:
Produkt nicht vorhanden

FS 8MP OSM-SF-V2I
Status Samples
CPU
Typ NXP i.MX 8M Plus
Kern ARM Cortex-A53
Cortex-M7
HiFi-4 DSP, NPU, ISP
Anzahl der Kerne 4x A53 + M7 + NPU
Frequenz 1.6GHz + 800MHz
L2-Cache 512kB
NPU 2.3 TOPS
GPU 3D/2D, ES 3.1/3.0, CL™ 1.2 VG™ 1.1
VPU 1080p60, h.265/4, VP9, VP8
Betriebssystem
Linux Yocto
(uboot installed)
Echtzeit FreeRTOS
Speicher
Flash 64 kbit EEPROM
eMMC 16GByte
RAM 2GByte LPDDR4
Schnittstellen
SD-Karte 2x SDIO
Ethernet 2x RGMII
USB Host 1x OTG 3.0
USB Device 1x OTG 2.0
CAN 2x CAN-FD
UART 4x
I2C 3x
SPI 2x
Audio 2x I2S
Digital I/O 24
GPIO_A/_B/_C
Touch Panel via I2C or USB
Kamera MIPI CSI
(4 lanes)
PCIe 1x
RTC PCF85263ATL
sonstige Schnittstellen 3x PWM, BL-PWM
Display
LVDS 1x 4 Lanes
Allgemein
Stromversorgung 5V DC/±5%
Leistungsaufnahme 3W typ.
Betriebstemperaturbereich -25°C - +85°C
Größe 30x30mm
Gewicht ~6g
Minimale Verfügbarkeit 2036

PCoreBBDSI OSM BB OSM8MM FERT2 Rev11 Starterkit FS 8MP OSM-SF Linux
Starterkit für FS 8MP OSM-SF mit Baseboard, OSM-Adapter, Kabelkit, 7" LVDS Display, Heat Spreader, Zugangsdaten zu Dokumentation und Software
Bestellnr.: OSM8MPL-SKIT-LIN		 360,- €


Varianten

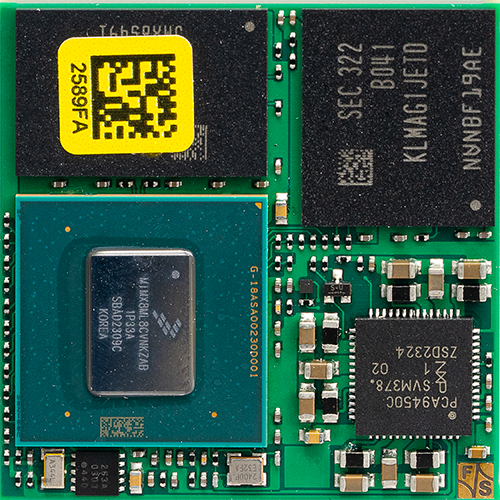

OSM8MPL Rev100 TOP FS 8MP OSM-SF-V2I
NXP i.MX 8M Plus Quad, 2GB LPDDR4 RAM, 16GB eMMC, 2x RGMII, MIPI-CSI, PCIe, LVDS, -25°C - +85°C, Linux Yocto, FreeRTOS
Bestellnr.: OSM8MPL-V2I		 Anfrage

Starterkit

PCoreBBDSI OSM BB OSM8MM FERT2 Rev11 Starterkit FS 8MP OSM-SF Linux
Starterkit für FS 8MP OSM-SF mit Baseboard, OSM-Adapter, Kabelkit, 7" LVDS Display, Heat Spreader, Zugangsdaten zu Dokumentation und Software
Bestellnr.: OSM8MPL-SKIT-LIN		 360,- €


Yocto

Architektur Typ Release Name Bootloader Kernel OS Help File Software VM
FSIMX8MP FreeRTOS fsimx8mp-V2024.09 sdk-2.15.0
FSIMX8MP Yocto osm8mp-Y2025.04 U-Boot 2021.04 Linux 5.15.160 Yocto 4.0.20 Kirkstone
FSIMX8MP Yocto fsimx8mp-Y2024.07 U-Boot 2021.04 Linux 5.15.160 Yocto 4.0 Kirkstone

Für i.MX8M Plus hat F&S Yocto angepasst. Zusätzlich stellt F&S ein BSP für FreeRTOS bereit. Dieses FreeRTOS BSP erleichtert die Nutzung von Funktionen des Cortex-M7.

Yocto hat sich in den letzten Jahren als Standard für Linux-Buildumgebungen etabliert. Unsere Standardkonfiguration, die einen ersten Eindruck von der Funktionalität des Moduls vermitteln soll, umfasst folgende Features: Busybox, gdb, alsa-utils, gstreamer, fbv, X11R7, matchbox, feh, openssl, openssh, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp und vieles mehr.

Das BSP beinhaltet die von F&S angepassten Quelltextpakete von U-Boot, Linux-Kernel und Yocto. Außerdem ist unsere Cross-Toolchain beigefügt, einige Beispielsapplikationen, sowie alle Binaries in der Standardkonfiguration. Und nicht zuletzt sind ausführliche Dokumente zur Hardware enthalten sowie die First-Steps-Dokumentation für den leichten Einstieg.

F&S bietet auch eine Virtuelle Maschine (basierend auf VirtualBox) mit einem installierten Linux basierend auf der Distribution Fedora zum kostenlosen Download an. Alle zum Übersetzen unserer Software notwendigen Pakete sind bereits installiert. Ebenfalls sind alle Services (NFS, TFTP) zum Arbeiten mit unseren Boards installiert. Unser BSP liegt ausgepackt und vorkompiliert in den richtigen Verzeichnissen. Mit dieser virtuellen Maschine spielt es keine Rolle ob sie als Host Windows oder Linux verwenden. Einfach die VHD downloaden, in VirtualBox importieren und die Entwicklung kann sofort beginnen.

FreeRTOS

Die CPU  NXP i.MX8M Plus verfügt neben den vier Cortex-A53 Kernen auch über einen Cortex-M7 Kern. Der Cortex-M7 Kern ist besonders für Echtzeitaufgaben geeignet oder zur Stromeinsparung geeignet.

F&S bietet für die Verwendung des Cortex-M7 ein komplett getestetes BSP für FreeRTOS oder Bare Metal Anwendung an.

Entwicklungsstart in unter einer Stunde
F&S Development Machine - Fedora 36


Zum schnellen Einstieg in die Entwicklung mit Linux stellen wir eine auf VirtualBox basierende virtuelle Festplatten VHD zum Download bereit. Die VHD verwendet Fedora 36 als Linux Distribution.

Mit dieser Maschine können Sie mit Ihrer Entwicklung in weniger als einer Stunde beginnen.

Für unsere Kunden ist die Maschine kostenlos.

login screen

VirtualBox ist ein leistungsstarkes Produkt für Firmenkunden und gleichzeitig auch die einzige professionelle Lösung, welche als Open Source Software unter den Bedingungen der GNU General Public License Version 2 frei erhältlich ist.
Die F&S Development Machine enthält vorinstallierte Board Support Packages für fsimx8mm, fsimx8mn und fsimx8mp (64 bit CPU).
In der VHD ist die passende F&S Toolchain installiert, der Source Code ist extrahiert und gebrauchsfertig.
Erforderliche System Packages und notwendige Tools sind ebenfalls bereits installiert.
Des weiteren enthält es eine konfigurierte Umgebung für QT Entwicklung mit Cross-Compile/ Debug Kit, Deployment Strategy und Demoapplikation.

qtcreator debugging 400px

Hinweis: Um die Development Machine herunterzuladen, müssen Sie auf unserer Website registriert sein.

➜ Mehr Informationen zur F&S Development Machine im F&S Support Forum
➜ Download F&S Development Machine - Fedora 36
➜ Quickstart Dokumentation

FS 8MP OSM-SF - Product Flyer

FS 8MP OSM-SF - Linux

FS 8MP OSM-SF - Hardware
