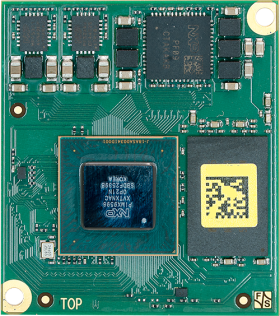

PicoCore™MX95

System On Module mit NXP i.MX 95 CPU
  • NXP i.MX95:
    • Up to six Cortex-A55 2.0GHz processors
    • Cortex-M33 processor for real-time tasks
    • Neural Processing Unit (NPU) with 8 eTOPS for AI
    • Secure Boot with PQC
  • Wide range of software support
    • FuSys Core: F&S NBoot with secure boot, update support and display support
    • Yocto production quality BSP
    • Ready to run Debian image*
    • FreeRTOS/Zephyr BSP* for Cortex-M
    • Windows 11 IoT Enterprise*
    • .Net WinForms on Linux
    • .Net WPF on Linux

PicoCore™MX95
Status Samples
CPU
Typ NXP i.MX 95
Kern ARM Cortex-A55
Cortex-M7
Cortex-M33
NPU, ISP
Anzahl Kerne 6x A55 + M7 + M33 + NPU
Frequenz max. 2.0GHz
L2-Cache 6x 64kB L2 + 512kB L3
NPU 8 eTOPS
GPU Arm Mali-G310
2D, 3D: ES 3.2, CL™ 3.0, VG™ 1.3
VPU Decode: 4Kp60 H.265, H.264, JPEG
Encode: 4Kp60 H.265, H.264, JPEG
Security
Secure Element Edgelock Secure Enclave
Betriebssystem
Linux Yocto
(uboot installed)
Windows 11 IoT Enterprise
(UEFI installed)
Echtzeit FreeRTOS, QNX, Zephyr
Speicher
RAM max. 8GB LPDDR4
x32
Flash 64kbit EEPROM
eMMC 128GB
Schnittstellen
SD-Karte 2x SDIO
Ethernet 2x Gbit Phy
USB Host 1x 3.0
USB Device 1x OTG 2.0
CAN max. 2x CAN-FD
UART max. 8x
I2C max. 4x
SPI max. 2x
Audio Audio Codec
opt. I2S
Digital I/O ✓
ADC 2x
Touch Panel via I2C or USB
Kamera 2x MIPI-CSI
(4 lanes)
PCIe 1x PCIe 3.0
(1 lane)
RTC PCF85263ATL
sonstige Schnittstellen PWM, TAMPER
Display
LVDS 2x 4 lanes
MIPI-DSI 1x 4 lanes
Allgemein
V_IN +4.5V - 5.5VDC
T_AMB 0°C - +70°C
-25°C - +85°C
-40°C - +85°C
Größe 35x40mm
Verfügbarkeit 2041+

Software

software accessory Secure Boot as a Service
Secure Boot as a Service beinhaltet die Signierung (Schutz gegen Manipulation) und ggf. Verschlüsselung (Schutz des geistigen Eigentums) durch F&S Elektronik Systeme.
Bestellnr.: Linux-SBS		 500,- €

software accessory Display Anpassung (RGB oder LVDS Display unter Linux)
Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board.
Der DeviceTree enthält die passenden Eintragungen für Ihr Display.

Bestellnr.: EW-SW		 700,- €

software accessory Boot Screen
Zeigt dem Anwender während der Bootphase ein hinterlegtes Startbild (BMP File) an.
Bestellnr.: WIN-BOOTSCREEN		 500,- €

software accessory Custom Kernel
Erstellung eines kundenspezifischen Kernels. Komponenten und Registry Einträge (z.B. Display) werden vom Kunden festgelegt. Vom Kunden gestellte Software kann ebenfalls aufgespielt werden.
Bestellnr.: WIN-CUSTIMAGE		 1,000,- €


Displays und Displaykits

BLCD22front 3.5" MIPI-DSI Display mit PCAP Touch (langzeitverfügbar)
3.5" TFT (640x480) MIPI-DSI Display mit PCAP Touch (TFT-3.5"-MIPI-DSI-PCAP Touch)
Bestellnr.: B.LCD.22		 65,- €

LCD 7 LVDS 1 front web 7” LVDS Display mit PCAP Touch (langzeitverfügbar)
7” LVDS LCD Display mit PCAP Touch
Bestellnr.: LCD.7.LVDS.1		 89,- €

LCD 10 LVDS 1 front web 10” LVDS Display mit PCAP Touch (langzeitverfügbar)
10” LVDS LCD Display mit PCAP Touch
Bestellnr.: LCD.10.LVDS.1		 130,- €


Touch-Kits

resistive Touch Kit armStoneA9 Resistives Touch Kit 2
Für den Anschluss eines resistiven Touchpanels an Boards mit 6pol Hirose Buchse.
Bestellnr.: SINTF-ADP-RTI2C		 60,- €


Kabel

B.MKAB47 Kapazitiv-Touch Kabel
6-poliges Kabel mit passendem Stecker zum Anschluss eines I2C Touchs an F&S-Boards.
Bestellnr.: B.MKAB.47		 10,- €

B.MKAB53 LVDS Kabel
LVDS Kabel mit JAE FI X30 auf der einen Seite und offenen Enden auf der anderen Seite.
Bestellnr.: B.MKAB.53		 22,- €

LVDS Kabel für 7"/10" LVDS Display und PicoCoreMX8MP/MX93
LVDS Kabel zum Anschluss der 7"/10" LVDS Displays (LCD.7.LVDS.1 und LCD.10.LVDS.1).
Bestellnr.: B.MKAB.62		 12,- €

Backlight Kabel
Backlight Kabel zum Anschluss der 7"/10" LVDS Displays (LCD.7.LVDS.1 und LCD.10.LVDS.1).
Bestellnr.: B.MKAB.35		 7,- €


Adapter

ADP NT24V2 OBLIQUE TOP Power Adapter
Ermöglicht es, die armStone™ und PicoCore™ Module mit bis zu 24V zu versorgen.
Bestellnr.: ADP-NT24V3		 40,- €

MIPI-DSI zu LVDS Adapter
Ermöglicht den Anschluss eines LVDS Displays an ein Starterkit mit 30pol MIPI-DSI (Display) Buchse.
Bestellnr.: ADP-MIPI2LVDS1		 25,- €

ADP MIPI2RGB1 (quer) Adapterboard MIPI-DSI (JILI30) zu RGB für EDT Unified Serie
Ermöglicht die Umwandlung von MIPI-DSI (JILI30) in RGB Signale.
Bestellnr.: ADP-MIPI2RGB1		 30,- €


Steckverbinder

b.mbu.2r280ps.3 PicoCore™ 100-poliger Steckverbinder
Zur Verbindung der PicoCore™ Module mit dem Baseboard (20 Stück).
Bestellnr.: B.MBU.2R100PS.3		 30,- €


Workshops

linux windows embedded compact workshop Workshops
Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot
Bestellnr.: NDCU-WS1		 Anfrage
linux windows embedded compact workshop Secure Boot as a Package
Secure Boot as a Package beinhaltet einen Workshop, in dem Sie lernen, wie Sie das Thema Secure Boot selbst umsetzen. Zusätzlich erhalten Sie eine User Tool Software.
Bestellnr.: WS-SBP		 500,- €


Sonstiges

MHS.PC100.1 Board Oblique Heat Spreader PicoCore100
Heat Spreader zur Kühlung von PicoCore Boards.
Bestellnr.: MHS.PC100.1		 10,- €

B.MKUE.5 Heat Sink
Heat Sink zur Kühlung von PicoCore, efus Boards.
Bestellnr.: MHS.PC100.2		 12,- €

MHS PC100 3 Heat Sink
Heat Sink zur Kühlung von PicoCore, efus Boards incl. Lüfter.
Bestellnr.: MHS.PC100.3		 20,- €

MHS PC100 4 Heat Sink
Heat Sink zur Kühlung von PicoCore, efus, NetDCU Boards.
Bestellnr.: MHS.PC100.4		 15,- €

SteelSpacerFamily WA SMSI M2 M2 5 SMD Abstandshalter für PicoCore™
Runder SMD Abstandshalter 1,5mm für Schraube M2x0,4 (100 Stück)
Dient dazu, Ihr PicoCore™ Modul am Basisboard zu befestigen.
Bestellnr.: B.MSCHR.22		 70,- €

bant6 Patch Antenne
Patch Antenne für WLAN/BT (2.4/ 5 GHz) zum Anschluss an F&S Boards mit WLAN/BT Antennenbuchse.
Bestellnr.: B.ANT.6		 3,- €


Varianten

Starterkit

Software

Architektur Typ Release Name Bootloader Kernel OS Help File Software
FSIMX93 Yocto fsimx93-Y2025.08.1 U-Boot 2024.04 Linux 6.6.119 Yocto 5.0.16 Scarthgap
FSIMX93 Zephyr fsimx93-Z2026.03 4.3.0

Yocto

Für i.MX 93 hat F&S Yocto angepasst. Zusätzlich stellt F&S ein BSP für FreeRTOS bereit. Dieses FreeRTOS BSP erleichtert die Nutzung des Cortex-M33.

Yocto hat sich in den letzten Jahren als Standard für Linux-Buildumgebungen etabliert. Unsere Standardkonfiguration, die einen ersten Eindruck von der Funktionalität des Moduls vermitteln soll, umfasst folgende Features: Busybox, gdb, alsa-utils, gstreamer, fbv, X11R7, matchbox, feh, openssl, openssh, ncurses, can-utils, iproute2, ftpd, httpd, telnet, tftp und vieles mehr.

Das BSP beinhaltet die von F&S angepassten Quelltextpakete von U-Boot, Linux-Kernel und Yocto. Außerdem ist unsere Cross-Toolchain beigefügt, einige Beispielapplikationen, sowie alle Binaries in der Standardkonfiguration. Und nicht zuletzt sind ausführliche Dokumente zur Hardware enthalten sowie die First-Steps-Dokumentation für den leichten Einstieg.

F&S bietet auch eine <strong">virtuelle Maschine (basierend auf VirtualBox) mit einem installierten Linux basierend auf der Distribution Fedora zum kostenlosen Download an. Alle zum Übersetzen unserer Software notwendigen Pakete sind bereits installiert. Ebenfalls sind alle Services (NFS, TFTP) zum Arbeiten mit unseren Boards installiert. Unser BSP liegt ausgepackt und vorkompiliert in den richtigen Verzeichnissen. Mit dieser virtuellen Maschine spielt es keine Rolle ob sie als Host Windows oder Linux verwenden. Einfach die VHD downloaden, in VirtualBox importieren und die Entwicklung kann sofort beginnen.

FreeRTOS

Die CPU  NXP i.MX 93 verfügt neben den zwei Cortex-A55 Kernen auch über einen Cortex-M33 Kern. Der Cortex-M33 Kern ist besonders für Echtzeitaufgaben oder zur Stromeinsparung geeignet.

F&S bietet für die Verwendung des Cortex-M33 ein komplett getestetes BSP für FreeRTOS oder Bare Metal Anwendung an.

Entwicklungsstart in unter einer Stunde
F&S Development Machine - Fedora 40


Zum schnellen Einstieg in die Entwicklung mit Linux stellen wir eine auf VirtualBox basierende virtuelle Festplatten VHD zum Download bereit. Die VHD verwendet Fedora 40 als Linux Distribution.

Mit dieser Maschine können Sie mit Ihrer Entwicklung in weniger als einer Stunde beginnen.

Für unsere Kunden ist die Maschine kostenlos.

login screen

VirtualBox ist ein leistungsstarkes Produkt für Firmenkunden und gleichzeitig auch die einzige professionelle Lösung, welche als Open Source Software unter den Bedingungen der GNU General Public License Version 2 frei erhältlich ist.
Die F&S Development Machine enthält vorinstallierte Board Support Packages für fsimx93, fsimx8ulp und fsimx8mp (64 bit CPU).
In der VHD ist die passende F&S Toolchain installiert, der Source Code ist extrahiert und gebrauchsfertig.
Erforderliche System Packages und notwendige Tools sind ebenfalls bereits installiert.
Des weiteren enthält es eine konfigurierte Umgebung für QT Entwicklung mit Cross-Compile/ Debug Kit, Deployment Strategy und Demoapplikation.

qtcreator debugging 400px

Hinweis: Um die Development Machine herunterzuladen, müssen Sie auf unserer Website registriert sein.

➜ Mehr Informationen zur F&S Development Machine im F&S Support Forum
➜ Quickstart Dokumentation

Keine Releases für Sortierung: type und Typ: Windows und Architektur: FSIMX95 gefunden.

Windows 10/11 IoT Enterprise

Windows IoT Enterprise ist ein vollwertiges Windows das alle Arten von Windows Programme unterstützt. Gleichzeitig wurde die Speicheranforderungen (RAM 2FG und Flash 16GB) auf ein Minimum reduziert. Die Performance auf einer NXP CPU (i.MX8M Plus oder i.MX93) ist für viele klassische WinForms,  WPF oder MFC Applikationen ausreichend. Der Microsoft Edge Browser (basiert auf Chromium)  läuft flüssig und stellt auch Videos problemlos dar.

WinIoTVideo

Langfristige Betriebssystemunterstützung

Ein besonders Merkmal von Windows IoT Enterprise ist die langfristige Betriebssystemunterstützung (LTSC). Diese Version bietet eine optionale Unterstützung von bis zu 10 Jahren, was eine stabile und verlässliche Plattform für Ihre Geräte gewährleistet.

Großes Ökosystem

Mit Windows IoT Enterprise haben Sie Zugriff auf Tausende von bestehenden Apps und können ein riesiges Ökosystem nutzen. Verwenden Sie Ihre bestehenden C# .Net-Anwendungen und entwicklen Sie sie weiter.

Sicherheit und Schutz

Nutzen Sie vorhandene, unternehmensgerechte Geräteverwaltungs-Tools, um Ihre Geräte auf dem neuesten Stand zu halten und zuverlässig zu betreiben. Funktionen wie Secure Boot und Over-the-Air-Updates sind integriert, um Ihre Geräte zu schützen und sicherzustellen, dass sie immer auf dem neuesten Stand sind.

Multi-Cloud-Konnektivität

Windows IoT Enterprise ermöglicht Multi-Cloud-Konnektivität, was eine nahtlose Integration und Verwaltung Ihrer Geräte in verschiedenen Cloud-Umgebungen erlaubt.

Kontaktieren Sie uns

Für weitere Informationen zu Funktionen und Verfügbarkeit von Windows IoT Enterprise auf F&S Modulen stehen wir Ihnen gerne zur Verfügung.(Forum)

 FS Forum WinIOT

PicoCoreMX95 - Product Flyer

PicoCoreMX95 - Linux

Es gibt keine Dateien anzuzeigen.

Es gibt keine Dateien anzuzeigen.

PicoCore Carrier Board DSI/LVDS from Rev 1.50

PicoCore - Cooling Solutions

Computer on Module mit NXP i.MX 95

Die PicoCore™MX95 ist ein besonders kompaktes Computer-on-Module (CoM) für anspruchsvolle Embedded-, Industrie- und Edge-AI-Anwendungen. Basierend auf dem leistungsstarken NXP i.MX 95 Anwendungsprozessor vereint das Modul hohe Rechenleistung, moderne Grafikbeschleunigung, KI-Unterstützung und industrielle Zuverlässigkeit auf einer Fläche von nur 35 × 40 mm. Dank integrierter Neural Processing Unit (NPU), leistungsfähiger Multimedia-Funktionen und langfristiger Verfügbarkeit eignet sich das Modul ideal für intelligente HMIs, Bildverarbeitung, Robotik, Medizintechnik sowie Industrie-4.0-Systeme.

High-Performance Embedded Computing mit NXP i.MX 95

Der NXP i.MX 95 gehört zur neuesten Generation leistungsstarker Embedded-Prozessoren und wurde speziell für Anwendungen entwickelt, die hohe Rechenleistung mit Echtzeitfähigkeit und KI-Funktionalität kombinieren. Das PicoCore™MX95 nutzt bis zu sechs ARM® Cortex®-A55 Kerne mit bis zu 2,0 GHz sowie zusätzliche Cortex-M7- und Cortex-M33-Kerne für zeitkritische Aufgaben. Die integrierte NPU mit bis zu 8 TOPS beschleunigt Machine-Learning- und KI-Anwendungen direkt am Edge, während die Arm® Mali™-G310 GPU moderne Grafik- und Visualisierungslösungen ermöglicht.

Edge AI, Vision und Industrieautomatisierung

Durch die Kombination aus Multicore-Architektur, KI-Beschleunigung und umfangreichen Sicherheitsfunktionen eignet sich das PicoCore™MX95 hervorragend für moderne Edge-Computing-Plattformen. Anwendungen wie industrielle Bildverarbeitung, intelligente Kamerasysteme, Predictive Maintenance, Robotik, Machine Learning, Human-Machine-Interfaces (HMI) und industrielle Gateways profitieren von der hohen Integrationsdichte und Performance des Moduls. Die integrierte EdgeLock® Secure Enclave unterstützt dabei die sichere Umsetzung vernetzter IoT-Lösungen.



Umfangreiche Schnittstellen auf kleinstem Raum

Die PicoCore™MX95 wird über zwei robuste 100-polige Steckverbinder mit der Trägerplatine verbunden. Das Modul integriert Prozessor, LPDDR4-Speicher, eMMC-Flash sowie zahlreiche Kommunikations- und Multimedia-Schnittstellen. Dazu gehören 2x Gigabit-Ethernet, USB 3.0, PCIe Gen3, CAN-FD, UART, SPI und I²C. Für moderne Display- und Vision-Anwendungen stehen LVDS-, MIPI-DSI- und MIPI-CSI-Schnittstellen zur Verfügung. Dadurch lassen sich hochauflösende Displays, Touchpanels und Kamerasysteme unkompliziert anbinden.

Linux, Windows und Echtzeitbetriebssysteme

Für eine schnelle Produktentwicklung bietet F&S Elektronik Systeme GmbH umfassende Softwareunterstützung für das PicoCore™MX95. Neben Linux mit Yocto BSP und Debian werden auch Windows 11 IoT Enterprise sowie Echtzeitbetriebssysteme wie FreeRTOS, Zephyr und QNX unterstützt. Die Kombination aus industrietauglicher Hardware, langfristiger Softwarepflege und professionellem Support ermöglicht einen schnellen Übergang vom Prototyp zur Serienfertigung.

Schneller Einstieg mit dem PicoCore™MX95 Starterkit

Für die Evaluierung und Anwendungsentwicklung steht ein sofort einsatzbereites Starterkit zur Verfügung. Dieses umfasst das PicoCore™MX95 Modul, ein Baseboard, Display-Anbindung, Softwarepakete sowie Zugriff auf Dokumentation und Support. Entwickler profitieren von einer kurzen Time-to-Market und einer leistungsfähigen Plattform für Embedded Linux, Windows IoT, Edge AI und industrielle Automatisierungslösungen.
