Starterkit PicoMODA9 Windows/Linux

Wie verbindet man während der Entwicklungsphase eine externe Peripherie mit der PicoMODA9, die in ihrer Form als Steckmodul nur einen einzigen vielpoligen Stecker besitzt?

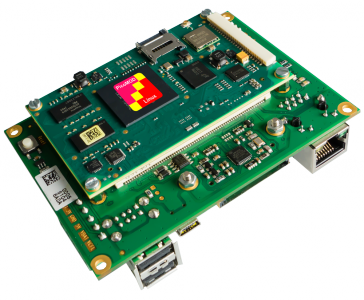

Ganz einfach mit dem Starterkit. Das Basisboard führt alle Schnittstellen der PicoMODA9 auf gängige Buchsen heraus, so dass Peripherie nur noch eingesteckt und die Spannung angelegt werden muss. Schon kann mit der Entwicklung begonnen werden, das Betriebssystem inklusive aller Treiber ist schon auf dem Modul installiert. Das PicoMODA9 Modul (mit vorinstalliertem OS) wird auf einem Basisboard im PicoITX Formfaktor aufgesteckt. Hier ist schon ein SD-Card Slot montiert, eine Batteriefassung für die RTC Versorgung ist vorgesehen und es stehen Standardbuchsen für Ethernet und USB Host/ USB Device zur Verfügung. Die weiteren Schnittstellen Audio, CAN, Touch, I2C, SPI usw. liegen auf Stiftleisten.

➜ Bitte setzen Sie Ihr gewünschtes Starterkit selbst zusammen.

Zwingen notwendig ist das PicoMODA9-KIT (Section 1).
Es enthält das Basisboard, einen Kabelsatz (Power-Stecker, USB-Device Kabel, Ethernet Kabel, Serielles Kabel) und einen USB Stick. Dann wählen Sie sich eine der angebotenen PicoMODA9 (Section 2) aus. Wir bieten die PicoMODA9 in verschiedenen Versionen mit unterschiedlichen OS an.
Im nächsten Schritt wählen Sie eines der angebotenen Display Kits (Section 3) aus (RGB oder LVDS Interface, mit/ ohne Touch).
Das Display Kit enthält alle notwendigen Kabel/ Adapter zum Anschluss an das Basisboard.
Zusätzlich besteht die Möglichkeit noch Displaydapter oder LVDS Displaykabel zu bestellen (Section 4).

Zur Ergänzung bieten wir einen vierstündigen Workshop an. Ziel des Workshops ist es, den Umgang mit dem PicoMODA9 Starterkit zu erlernen und den Workshop mit einem lauffähigen System abzuschließen. Unter Linux erlernen Sie den Umgang mit Buildroot und weiteren Linux Tools, unter Windows wird Ihnen Visual Studio .NET näher gebracht.

Lieferumfang

Bitte setzen Sie Ihr gewünschtes Starterkit mithilfe der ➜.pdf aus den folgenden Optionen selbst zusammen:

Section 1

PicoMOD Basisboard
Bietet Anschlussmöglichkeiten für Ethernet, 4x USB Host, USB Device, 2x RS232, TTL, SD Karte, I²C, SPI, Audio (Line In, Line Out, Mic In), resistiver Touch und digital RGB (DVI/LVDS).
Bestellnr.: PMOD-SINTF7

Kabelkit
USB Device Kabel, Ethernet Kabel, RS232 Adapter, Nullmodem Kabel, Stecker (power plug) und USB Stick mit Zugangscode zur Software und Dokumentation (notwendig für den Entwicklungsstart).
Bestellnr.: SINTF-CABKIT

USB Stick
USB Memory Stick mit aktuell üblicher Speichergrösse (2GB+) und aufgedrucktem F&S Logo. Getestet wurde dieser USB Stick an allen aktuellen F&S Boards.
Bestellnr.: USBSTICK.1

Section 2

PMODA9-V2-WEC7
NXP i.MX 6DualLite Cortex-A9, 512MB RAM, 256MB Flash, Ethernet, CAN, Audio, Touch, RGB, LVDS, 0°C - +70°C, 3,3V Versorgung, Windows Embedded Compact 7
Bestellnr.: PMODA9-V2-WEC7

PMODA9-V2-LIN
NXP i.MX 6DualLite Cortex-A9, 512MB RAM, 256MB Flash, Ethernet, CAN, Audio, Touch, RGB, LVDS, 0°C - +70°C, 3,3V Versorgung, Linux Buildroot/Yocto
Bestellnr.: PMODA9-V2-LIN

PMODA9-V1-WEC7
NXP i.MX 6Solo Cortex-A9, 512MB RAM, 256MB Flash, Ethernet, CAN, Audio, Touch, RGB, 0°C - +70°C, 3,3V Versorgung, Windows Embedded Compact 7
Bestellnr.: PMODA9-V1-WEC7

PMODA9-V1-LIN
NXP i.MX 6Solo Cortex-A9, 512MB RAM, 256MB Flash, Ethernet, CAN, Audio, Touch, RGB, 0°C - +70°C, 3,3V Versorgung, Linux Buildroot/ Yocto
Bestellnr.: PMODA9-V1-LIN

Section 3

Displaykit RGB
7" WVGA Display mit RGB Schnittstelle und Touchpanel, Anschlusskabel (40pol Filmkabel), Displayadapter und Touchkabel.
Bestellnr.: NDCU-ADP/TFT-KIT

Produkt SINTF-LVDS1 nicht vorhanden

Produkt SINTF-LVDSTOUCH1 nicht vorhanden

Section 4

Software

	Software .NET Treiber Treiberpaket zur Nachrüstung, besteht aus C# Treibern für I²C/ SPI/ CAN, sowie dem SPI Treiber in C++. Bestellnr.: WCE-DOTNET	500,- €
	UpDate Software Das Programmpaket ermöglicht ein sicheres und einfaches Update Ihres Applikationsprogramms und des Betriebssystems über USB Stick oder SD Card. Bestellnr.: WCE-UPDATE	500,- €
	Boot Screen Zeigt dem Anwender während der Bootphase ein hinterlegtes Startbild (BMP File) an. Bestellnr.: WCE-BOOTSCREEN	500,- €
	Custom Kernel Erstellung eines kundenspezifischen Kernels. Die Windows CE Komponenten und Registry Einträge (z.B. Display) werden vom Kunden festgelegt. Vom Kunden gestellte Software kann ebenfalls aufgespielt werden. Bestellnr.: WCE-CUSTIMAGE	500,- €
	Failsafe Flash Filesystem (F3S) Das Failsafe Flash Filesystem F3S gewährleistet Transaktionssicherheit auf Dateiebene und garantiert Ihnen so die Beständigkeit der Daten im Falle von Stromausfällen oder anderen Störungen. Bestellnr.: WCE-F3S	1,000,- €
	Secure Boot as a Service Secure Boot as a Service beinhaltet die Signierung (Schutz gegen Manipulation) und ggf. Verschlüsselung (Schutz des geistigen Eigentums) durch F&S Elektronik Systeme. Bestellnr.: Linux-SBS	500,- €
	Display Anpassung (RGB oder LVDS Display unter Linux) Erstellung eines DeviceTrees (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree enthält die passenden Eintragungen für Ihr Display. Bestellnr.: EW-SW	700,- €
	Display Anpassung (MIPI-DSI Display unter Linux) Erstellung eines DeviceTrees / evtl. Kernel (Buildroot oder Yocto) für Ihr F&S Board. Der DeviceTree / evtl. Kernel enthält die passenden Eintragungen für Ihr MIPI-DSI Display. Bestellnr.: EW-SW-MIPI-DSI-Linux	1,000,- €
	Display Anpassung (RGB oder LVDS Display unter Windows) Erstellung eines Treibers für den Touchcontroller unter WCE7 oder WEC13 für Ihr F&S Board. Bestellnr.: EW-SW-RGB-LVDS-Windows	500,- €

Displays und Displaykit

	7" RGB Display mit resistivem Touch 7" TFT (800x480) EDT ET070080DH6 Bestellnr.: B.LCD.15	120,- €
	Displaykit RGB 7" WVGA Display mit RGB Schnittstelle und Touchpanel, Anschlusskabel (40pol Filmkabel), Displayadapter und Touchkabel. Bestellnr.: NDCU-ADP/TFT-KIT	170,- €

Touch-Kit

Resistives Touch Kit
Für den Anschluss eines resistiven Touchpanels an F&S Boards mit 4pol Touchbuchse.
Bestellnr.: SINTF-ADP-RESTOUCH

35,- €

Kabel

40poliges Filmkabel
Filmkabel, A40pol., 0,5mm, l=200mm für Displays
Zum Anschluss des 7" EDT Displays (B.LCD.15)
Bestellnr.: B.MKAB.23

10,- €

Adapter

PicoMOD/ QBliss DVI Adapter
Zum Anschluss der PicoMODA9/ QBliss Module an einen DVI/HDMI Monitor.
Bestellnr.: SINTF-ADP-DVI

50,- €

Weitere Adapter finden Sie in der ➜.pdf.

Workshops

	Secure Boot as a Package Secure Boot as a Package beinhaltet einen Workshop, in dem Sie lernen, wie Sie das Thema Secure Boot selbst umsetzen. Zusätzlich erhalten Sie eine User Tool Software. Bestellnr.: WS-SBP	500,- €
	Workshops Workshops für F&S Boards mit Windows Embedded Compact oder Linux - Einstiegsworkshops - Qt 5 - Asymmetrisches Multiprocessing - Secure Boot Bestellnr.: NDCU-WS1	Anfrage

Sonstiges
